单选题 （共 5 题 ），每题只有一个选项正确
一同学将排球自 $O$ 点垫起, 排球坚直向上运动, 随后下落回到 $O$ 点。设排球在运动过程中所受空气阻力 大小和速度大小成正比。则该排球
$\text{A.}$ 上升时间等于下落时间
$\text{B.}$ 被垫起后瞬间的速度最大
$\text{C.}$ 达到最高点时加速度为零
$\text{D.}$ 下落过程中做匀加速运动
小车在水平地面上沿轨道从左向右运动, 动能一直增加。如果用带箭头的线段表示小车在轨道上相应位 置处所受合力, 下列四幅图可能正确的是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
2022 年 10 月, 全球众多天文设施观测到迄今最亮伽马射线暴, 其中我国的 “慧眼” 卫 星、“极目” 空间望远镜等装置在该事件观测中作出重要贡献。由观测结果推断, 该伽马 射线暴在 1 分钟内释放的能量量级为 $10^{48} \mathrm{~J}$ 。假设释放的能量来自于物质质量的减少, 则 每秒钟平均减少的质量量级为 (光速为 $3 \times 10^8 \mathrm{~m} / \mathrm{s}$ )
$\text{A.}$ $10^{19} \mathrm{~kg}$
$\text{B.}$ $10^{24} \mathrm{~kg}$
$\text{C.}$ $10^{29} \mathrm{~kg}$
$\text{D.}$ $10^{34} \mathrm{~kg}$

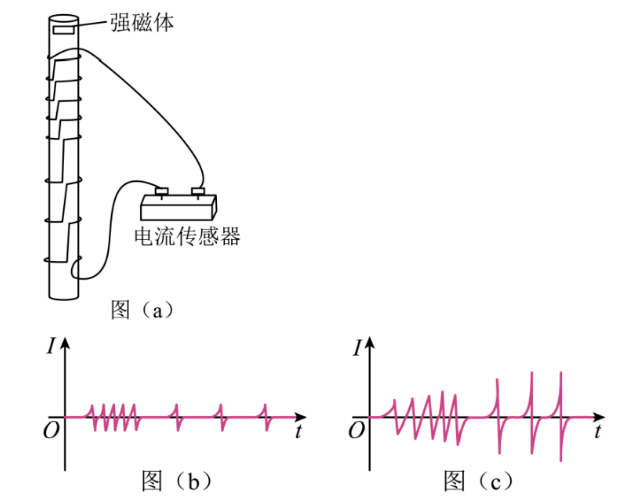

一学生小组在探究电磁感应现象时, 进行了如下比较实验。用图 (a) 所示的缠绕方式, 将漆包线分别绕 在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。两管皆坚直放置，将一很 小的强磁体分别从管的上端由静止释放, 在管内下落至管的下端。实验中电流传感器测得的两管上流过漆 包线的电流 $I$ 随时间 $t$ 的变化分别如图(b) 和图(c) 所示, 分析可知
$\text{A.}$ 图 (c) 是用玻璃管获得的图像
$\text{B.}$ 在铝管中下落, 小磁体做匀变速运动
$\text{C.}$ 在玻璃管中下落, 小磁体受到的电磁阻力始终保持不变
$\text{D.}$ 用铅管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短
如图, 一磁感应强度大小为 $B$ 的匀强磁场, 方向垂直于纸面 $(x O y$ 平面) 向里, 磁场右 边界与 $x$ 轴垂直。一带电粒子由 $O$ 点沿 $x$ 正向入射到磁场中, 在磁场另一侧的 $S$ 点射出, 粒子离开磁场后, 沿直线运动打在垂直于 $x$ 轴的接收屏上的 $P$ 点; $S P=l, S$ 与屏的距离 为 $\frac{l}{2}$, 与 $x$ 轴的距离为 $a$ 。如果保持所有条件不变, 在磁场区域再加上电场强度大小为 $E$ 的匀强电场, 该粒子入射后则会沿 $x$ 轴到达接收屏。该粒子的比荷为
$\text{A.}$ $\frac{E}{2 a B^2}$
$\text{B.}$ $\frac{E}{a B^2}$
$\text{C.}$ $\frac{B}{2 a E^2}$
$\text{D.}$ $\frac{B}{a E^2}$
多选题 （共 4 题 ），每题有多个选项正确
在 $O$ 点处固定一个正点电荷, $P$ 点在 $O$ 点右上方。从 $P$ 点由静止释放一个带负电的小 球, 小球仅在重力和该点电荷电场力作用下在坚直面内运动, 其一段轨迹如图所示。 $M$ 、 $N$ 是轨迹上的两点, $O P>O M, O M=O N$, 则小球
$\text{A.}$ 在运动过程中, 电势能先增加后减少
$\text{B.}$ 在 $P$ 点的电势能大于在 $N$ 点的电势能
$\text{C.}$ 在 $M$ 点的机械能等于在 $N$ 点的机械能
$\text{D.}$ 从 $M$ 点运动到 $N$ 点的过程中, 电场力始终不做功

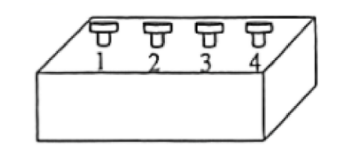

黑箱外有编号为 $1 、 2 、 3 、 4$ 的四个接线柱, 接线柱 1 和 $2 、 2$ 和 $3 、 3$ 和 4 之间各接有 一个电阻, 在接线柱间还接有另外一个电阻 $R$ 和一个直流电源。测得接线柱之间的电压 $U_{12}=3.0 \mathrm{~V}, U_{23}=2.5 \mathrm{~V}, U_{34}=-1.5 \mathrm{~V}$ 。符合上述测量结果的可能接法是
$\text{A.}$ 电源接在 $1 、 4$ 之间, $R$ 接在 $1 、 3$ 之间
$\text{B.}$ 电源接在 1、4 之间, $R$ 接在 2、4 之间
$\text{C.}$ 电源接在 $1 、 3$ 之间, $R$ 接在 1、4 之间
$\text{D.}$ 电源接在 1、3 之间, $R$ 接在 2、4 之间

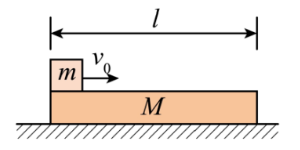

如图, 一质量为 $M$ 、长为 $l$ 的木板静止在光滑水平桌面上, 另一质量为 $m$ 的小物块 (可视为质点) 从木板上的左端以速度 $v_0$ 开始运动。已知物块与木板间的滑动摩擦力大 小为 $f$, 当物块从木板右端离开时
$\text{A.}$ 木板的动能一定等于 $f l$
$\text{B.}$ 木板的动能一定小于 $f l$
$\text{C.}$ 物块的动能一定大于 $\frac{1}{2} m v_0^2-f l$
$\text{D.}$ 物块的动能一定小于 $\frac{1}{2} m v_0^2-f l$
对于一定量的理想气体, 经过下列过程, 其初始状态的内能与末状态的内能可能相等 的是
$\text{A.}$ 等温增压后再等温膨胀
$\text{B.}$ 等压膨胀后再等温压缩
$\text{C.}$ 等容减压后再等压膨胀
$\text{D.}$ 等容增压后再等压压缩
$\text{E.}$ 等容增压后再等温膨胀
填空题 （共 2 题 ），请把答案直接填写在答题纸上
在 “验证力的平行四边形定则” 的实验中使用的器材有: 木板、白纸、两个标准弹簧 测力计、橡皮条、轻质小圆环、刻度尺、铅笔、细线和图钉若干。完成下列实验步骤:
(1)用图钉将白纸固定在水平木板上。
(2)将橡皮条的一端固定在木板上, 另一端系在轻质小圆环上。将两细线也系在小圆环上, 它们的另一端均挂上测力计。用互成一定角度、方向平行于木板、大小适当的力拉动两个 测力计, 小圆环停止时由两个测力计的示数得到两拉力 $F_1$ 和 $F_2$ 的大小, 并 (多选, 填正确答案标号)
A. 用刻度尺量出橡皮条的长度
B. 用刻度尺量出两细线的长度
C. 用铅笔在白纸上标记出小圆环的位置
D. 用铅笔在白纸上标记出两细线的方向
(3)撤掉一个测力计, 用另一个测力计把小圆环拉到 , 由测力计的示数得到拉力 $F$ 的大小, 沿细线标记此时 $F$ 的方向。
(4)选择合适标度, 由步骤(2)的结果在白纸上根据力的平行四边形定则作 $F_1$ 和 $F_2$ 的合成 图, 得出合力 $F^{\prime}$ 的大小和方向; 按同一标度在白纸上画出力 $F$ 的图示。
(5)比较 $F^{\prime}$ 和 $F$ 的 , 从而判断本次实验是否验证了力的平行四边形定则。

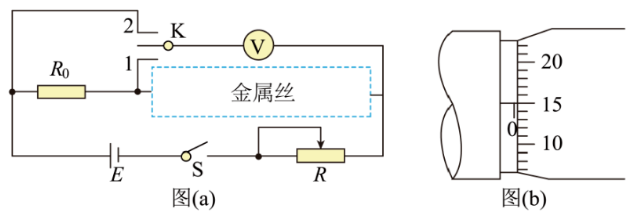

一学生小组测量某金属丝 (阻值约十几欧姆) 的电阻率。现有实验器材: 螺旋测 微器、米尺、电源 $E$ 、电压表 (内阻非常大)、定值电阻 $R_0$ (阻值 $10.0 \Omega$ )、滑动变阻器 $R$ 、待测金属丝、单刀双掷开关 $\mathrm{K}$ 、开关 $\mathrm{S}$ 、导线若干。图 (a) 是学生设计的实验电路原 理图。完成下列填空：
(1) 实验时, 先将滑动变阻器 $R$ 接入电路的电阻调至最大, 闭合 $\mathrm{S}$
(2) 将 $\mathrm{K}$ 与 1 端相连, 适当减小滑动变阻器 $R$ 接入电路的电阻, 此时电压表读数记为 $U_1$, 然后将 $\mathrm{K}$ 与 2 端相连, 此时电压表读数记为 $U_2$ 。由此得到流过待测金属丝的电流 $I=$ , 金属丝的电阻 $r=$ 。(结果均用 $R_0 、 U_1 、 U_2$ 表示)

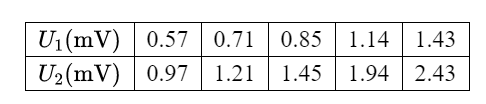

(3) 继续微调 $R$, 重复 (2) 的测量过程, 得到多组测量数据, 如下表所示:
(4) 利用上述数据, 得到金属丝的电阻 $r=14.2 \Omega$ 。
(5) 用米尺测得金属丝长度 $L=50.00 \mathrm{~cm}$ 。用螺旋测微器测量金属丝不同位置的直径, 某次测量的示数如图 (b) 所示, 该读数为 $d=$ $\mathrm{mm}$ 。多次测量后, 得到直径的平均 值恰好与 $d$ 相等。
（6）由以上数据可得, 待测金属丝所用材料的电阻率 $\rho=$ $\times 10^{-7} \Omega \cdot \mathrm{m}$ 。(保留 2 位有效数字)
解答题 （共 5 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
如图, 等边三角形 $\triangle A B C$ 位于竖直平面内, $A B$ 边水平, 顶点 $C$ 在 $A B$ 边上方, 3 个点 电荷分别固定在三角形 三个顶点上。已知 $A B$ 边中点 $M$ 处的电场强度方向坚直向下, $B C$ 边中点 $N$ 处的电场强度方向坚直向上, $A$ 点处点电荷的电荷量的绝对值为 $q$, 求
（1） $B$ 点处点电荷的电荷量的绝对值并判断 3 个点电荷的正负;
（2） $C$ 点处点电荷的电荷量。

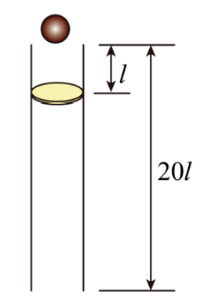

如图, 一坚直固定的长直圆管内有一质量为 $M$ 的静止薄圆盘, 圆盘与管的上端口距离 为 $l$, 圆管长度为 $20 l$ 。一质量为 $m=\frac{1}{3} M$ 的小球从管的上端口由静止下落, 并撞在圆盘 中心, 圆盘向下滑动, 所受滑动摩擦力与其所受重力大小相等。小球在管内运动时与管壁 不接触, 圆盘始终水平, 小球与圆盘发生的碰撞均为弹性碰撞且碰撞时间极短。不计空气 阻力, 重力加速度大小为 $g$ 。求
(1) 第一次碰撞后瞬涧小球和圆盘的速度大小;
（2）在第一次碰撞到第二次碰撞之间，小球与圆盘间的最远距离;
(3) 圆盘在管内运动过程中, 小球与圆盘碰撞的次数。
如图, 坚直放置的封闭玻璃管由管径不同、长度均为 $20 \mathrm{~cm}$ 的 A、B 两段细管组成,
A 管的内径是 B 管的 2 倍, B 管在上方。管内空气被一段水银柱隔开。水银柱在两管中的 长度均为 $10 \mathrm{~cm}$ 。现将玻璃管倒置使 $\mathrm{A}$ 管在上方, 平衡后, $\mathrm{A}$ 管内的空气柱长度改变 $1 \mathrm{~cm}$ 。求 $\mathrm{B}$ 管在上方时, 玻璃管内两部分气体的压强。(气体温度保持不变, 以 $\mathrm{cmHg}$ 为 压强单位)

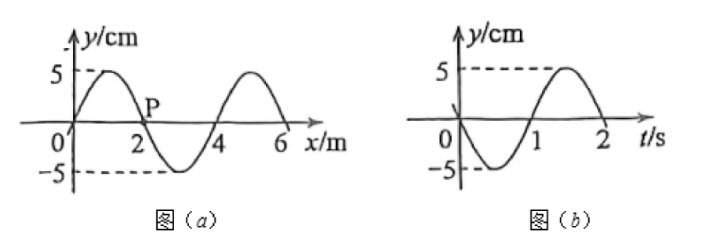

一列简谐横波沿 $x$ 轴传播, 图 $(a)$ 是 $t=0$ 时刻的波形图; $\mathrm{P}$ 是介质中位于 $x=2 \mathrm{~m}$ 处 的质点, 其振动图像如图 (b) 所示。下列说法正确的是
A. 波速为 $2 \mathrm{~m} / \mathrm{s}$
B. 波向左传播
C. 波的振幅是 $10 \mathrm{~cm}$
D. $x=3 \mathrm{~m}$ 处的质点在 $t=7 \mathrm{~s}$ 时位于平衡位置
E. 质点 $\mathrm{P}$ 在 $0 \sim 7 \mathrm{~s}$ 时间内运动的路程为 $70 \mathrm{~cm}$

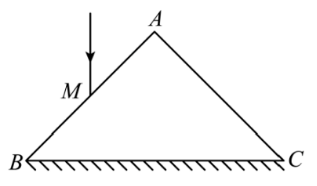

如图, 一折射率为 $\sqrt{2}$ 的棱镜的横截面为等腰直角三角形 $\triangle A B C, A B=A C=l$, $B C$ 边所在底面上镀有一层反射膜。一细光束沿垂直于 $B C$ 方向经 $A B$ 边上的 $M$ 点射入棱 镜, 若这束光被 $B C$ 边反射后恰好射向顶点 $A$, 求 $M$ 点到 $A$ 点的距离。
