单选题 （共 12 题 ），每题只有一个选项正确
如图所示是蹦床运动员表演的情景，运动员从最低点到达最高点的过程中，运动员的动能和重力势能变化情况分别是
$\text{A.}$ 动能减小，重力势能增大
$\text{B.}$ 动能增大，重力势能减小
$\text{C.}$ 动能先增大后减小，重力势能增大
$\text{D.}$ 动能先减小后增大，重力势能减小
“天宫一号”中的宇航员在太空和家人通话。下列说法正确的是
$\text{A.}$ 宇航员的声音是靠超声波传回地球的
$\text{B.}$ 宇航员的声音是以340m/s的速度传回地球的
$\text{C.}$ 家人能根据音色辨别出宇航员的声音
$\text{D.}$ 家人听到宇航员的声音很大是因为他的音调很高
下列关于“从粒子到宇宙”的说法，正确的是
$\text{A.}$ 摩擦起电创造了电荷
$\text{B.}$ 扫地时灰尘飞舞能说明分子在做无规则运动
$\text{C.}$ 在探索比分子更小的微观粒子的历程中，人们首先发现了质子
$\text{D.}$ 宇宙是一个有层次的天体结构系统，“大爆炸”理论认为宇宙空间处处膨胀
在手背上涂些酒精，过一会，发现酒精干了，同时感到手背凉凉的。针对这一现象，以下解释正确的是
$\text{A.}$ 这是汽化现象，酒精从手上吸热
$\text{B.}$ 这是汽化现象，手从酒精中吸热
$\text{C.}$ 这是液化现象，手从酒精中吸热
$\text{D.}$ 这是液化现象，酒精从手上吸热
如图所示，在水平桌面上沿直线匀速拉动木块，下列属于一对平衡力的是
$\text{A.}$ 绳子对木块的拉力和木块对绳子的拉力
$\text{B.}$ 绳子对木块的拉力和桌面对木块的摩擦力
$\text{C.}$ 木块对桌面的压力和桌面对木块的支持力
$\text{D.}$ 木块受到的重力和木块对桌面的压力
如图所示，凸透镜焦距为10cm，烛焰在图示位置时恰能在光屏上成清晰的像。现将蜡烛沿主光轴向同一方向移动距离20cm，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像
$\text{A.}$ 一直变小
$\text{B.}$ 一直变大
$\text{C.}$ 先变大后变小
$\text{D.}$ 先变小后变大
分别用如图所示的甲、乙两个滑轮组，在相同时间内将重为G的物体匀速提升相同高度，每个滑轮的重相等。不计绳重及摩擦，以下说法正确的是
$\text{A.}$ 拉力F甲小于拉力F乙
$\text{B.}$ 甲的机械效率小于乙的机械效率
$\text{C.}$ 拉力F甲做的功的小于拉力F乙做的功
$\text{D.}$ 拉力F甲做功的功率等于拉力F乙做功的功率
有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合。转动车轮，车上的指示灯能够发光。则玩具车内电动机与指示灯的连接方式是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
物理研究中，为了方便描述通过探究活动发现的某种规律或现象的本质，常引入一个新的物理量。以下探究活动与引入的物理量不对应的是
$\text{A.}$ 探究质量与体积的关系﹣﹣﹣密度
$\text{B.}$ 路程、时间均不同时比较物体运动快慢﹣﹣﹣速度
$\text{C.}$ 研究压力的作用效果﹣﹣﹣压强
$\text{D.}$ 比较水和沙吸热升温的特点﹣﹣﹣热量
晚上，小亮把手机充电器的插头刚插入插座准备充电时，家里原来正常工作的用电器突然都停止了工作，发生这一现象的原因可能是
$\text{A.}$ 插头与这个插座接触不良形成了断路
$\text{B.}$ 插头插入这个插座前，火线和零线就已相接触形成了短路
$\text{C.}$ 插头插入这个插座时，火线和零线相接触形成了短路
$\text{D.}$ 同时工作的用电器过多，导致干路电流过大，保险开关跳闸
小明自制了一支密度计，如图，将它分别放入盛有甲、乙两种液体的烧杯中，它竖直立在液体中，如果密度计受到的浮力分别为F甲、F乙，液体的密度分别为ρ甲、ρ乙，则
$\text{A.}$ F甲＝F乙, ρ甲 ＞ ρ乙
$\text{B.}$ F甲＝F乙, ρ甲 ＜ ρ乙
$\text{C.}$ F甲 ＜ F乙，ρ甲 ＜ ρ乙
$\text{D.}$ F甲 ＜ F乙, ρ甲 ＞ ρ乙
在如图所示的电路中，电源电压保持不变，电阻R1的阻值为30Ω，滑动变阻器铭牌已模糊不清，只能辨识出标有“1A”字样。开关S断开时，电流表A的示数为0.4A；闭合开关S，滑片P从某处M点分别向左、右移动，发现电流表A的示数的最大变化量均为0.2A，下列判断正确的是
$\text{A.}$ 电源电压为6V
$\text{B.}$ 滑片P在M点时电流表的示数0.6A
$\text{C.}$ 滑片P在移动过程中的最大阻值是20Ω
$\text{D.}$ 滑片P在移动过程中的电路的最大功率是7.2W
填空题 （共 8 题 ），请把答案直接填写在答题纸上
电磁波家族有无线电波、红外线、可见光、紫外线等，在真空中传播时，它们的________相同（选填“频率”、“波长”或“波速”）；核电站是通过核________（选填“裂变”、“聚变”）获取核能来发电的；能源利用的实质是能量的转化或转移，在此过程中能的总量是________的。
铅笔斜放在盛水的碗中，我们看到水下部分被“抬高”了，这属于光的________现象；让一束太阳光通过一种光学元件来研究太阳光的组成，如下图。图中方框内的光学元件是________，实验中，位于光屏________处（选填“a上方”或“b下方”）的光能使温度计示数明显升高，光屏上呈现的红、绿、________三种色光称为光的三原色。
“帕斯卡裂桶实验”：在一个密闭的、装满水的木桶桶盖上插入一根细长的管子，然后从楼房的阳台上往管子里灌水，结果，只灌了几杯水，桶竟裂开了！该实验选用细长管子的目的是为了说明液体压强和________有关，和________无关；“覆杯实验”：在玻璃杯内装满水，杯口盖上一张硬纸片，然后托住纸片，将杯子倒置、倾斜，水都不流出，纸片也不掉下。该探究活动的结论是________。

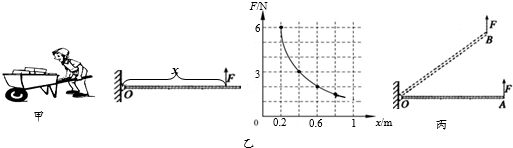

（1）如图甲所示是工地上常见的独轮车，属于________杠杆（选填“省力”或“费力”）；
（2）另有一长1m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图乙所示。据图可知金属杆重为________N；保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中如图丙，力F将________（选填“变大”、“变小”或“不变”）。
如图所示是汽油机的 ________冲程, 燃气温度在冲程末比冲程初 ________（选填“高”或
“低”); 完全燃烧 $0.1 \mathrm{~kg}$ 的汽油, 放出的热量为 ________ J. (q油 $=4.62 \times 10^7 \mathrm{~J} / \mathrm{kg}$ )
图甲为一磁悬浮地球仪。它能大致模拟地磁场的分布特点，给人以奇特新颖的感觉。球体中有一个磁铁，环形底座内有一金属线圈，其电路原理图如图乙。
（1）地球仪工作时，球体悬浮于空中，此时球体所受的磁力与________平衡，停止工作时，球体对底座________（选填“有”和“无”）力的作用。
（2）图乙是底座中线圈放大图，A端应连接电源的________极。
伦敦设计与创新组织设计了一种靠重力发电的重力灯。如图所示，将质量为18kg的重物挂在绳端，重物距地面2m高。松手后，在0.5h内匀速下落着地，重物下落时拉动绳子带动发电机转动，使3只规格均为“1.5V 0.05W”的小灯泡正常发光，不计绳重和摩擦。重物下落到地面的过程中，重力做总功等于________ J；重力做功的功率等于________ W；该装置把重力做的功转化为电能的效率 ________。

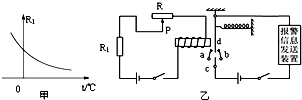

在互联网中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。其中热敏传感器主要运用了热敏电阻来测量温度的变化。热敏电阻主要是由 ________材料制成的（选填“半导体”或“超导体”）．热敏电阻阻值随温度变化的曲线如下图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片。为了使温度过高时发送报警信息，开关c应该接在 ________处（选填“a”或“b”）．若使报警的最低温度提高些，有效做法是 ________ 或 ________。
解答题 （共 10 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
如图所示，物块被手推着沿竖直墙面向上滑动，画出物块受到的重力和摩擦力的示意图。
如图所示，AO表示从空气斜射向平行玻璃砖上表面的一束光。请画出这束光通过玻璃砖的光路图。
如图所示，教室中有两盏照明灯，由一个开关控制，两盏灯之间互不影响，请将电路图连接完整。如答图所示。
2016年3月，南京市将一座民国古建筑整体平移。先用几十个千斤顶将该建筑顶起，如图所示。然后安放在大型平板车上，将该古建筑平移到目的地。古建筑加上防护设施，总质量达到1300t，全部长度达20m。
（1）大型平板车用8min时间将古建筑平移了2400m，则平板车在这段时间内的平均速度是多少？若中间经过一长为80m小巷，则平板车完全通过小巷用多长时间？
（2）若地面能承受的最大压强不能超过5×105Pa，则在顶起该建筑的过程中，所有千斤顶底部与地面的接触面积至少要多大？

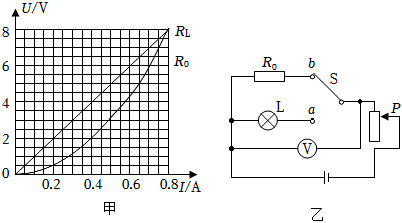

定值电阻R0和灯泡L的U﹣I图像如甲所示。
（1）求定值电阻R0的阻值。
（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值。
（3）将R0与灯L并联接入电路并调节电源电压，当R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。
（4）把R0、L及滑动变阻器组成如图乙所示电路后，将开关S与接线柱a接通，调节滑动变阻器的滑片，使电压表的示数为5V；再将S与接线柱b接通，保持滑动变阻器的滑片位置不变，此时电压表的示数为6V。则电源电压为多大？

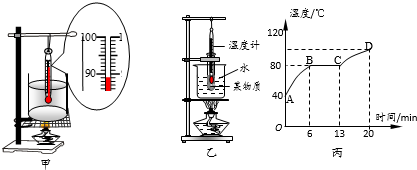

图甲是“观察水沸腾现象”实验，图乙“探究某物质熔化规律”的实验。（该物质的沸点为217.9℃）。
（1）图甲中温度计示数为 ℃。
（2）图丙是 （选填“甲”或“乙”）实验数据描绘出的物质温度随时间变化的图象，80℃是该物质 点，该物质在AB段的比热容 （选填“＞”“＜”或“＝”）CD比热容。
（3）若甲、乙两实验使用的酒精灯完全相同，则两实验中“被研究的物体”相同时间内吸收热量 。（选填“相等”或“不相等”）。
（4）在进行乙图所示实验时，发现加热20min后，被研究物质的温度不再升高，这是因为 。
在“探究平面镜成像特点”的实验中，小丽同学选取薄玻璃板、完全相同的棋子A和B、刻度尺、白纸等器材进行实验。
（1）小丽将棋子A放在水平桌面的白纸上，如图所示。她观察发现：薄玻璃板中棋子A的像偏高，且无论在白纸上如何移动玻璃板另一侧的棋子B，都无法使棋子B与A的像完全重合。 产生以上实验现象的原因是 。
（2）小丽将上述问题解决后，在玻璃板后面的白纸上移动棋子B，直至与棋子A的像完全重合，记录 。
（3）将棋子A靠近玻璃板，再用棋子B在玻璃板后的白纸上移动，直至它与棋子A的像完全重合，发现棋子B （选填“靠近”或“远离”）玻璃板。
（4）移去棋子B，在此位置上放置一光屏，光屏上 （选填“能”或“不能”）承接到棋子A的像。
（5）经过三次实验，记录的像与物对应的位置如图乙所示。为了找到平面镜成像的更多规律，接下来小明应该进行的操作是： 。

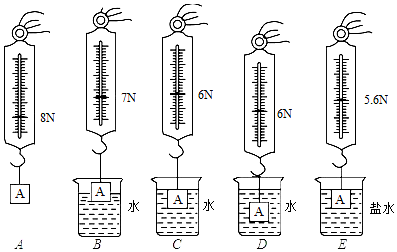

小明同学在探究影响浮力大小的因素时，做了如图所示的实验。请你根据小明的实验探究
回答下列问题。
（1）读数时应使圆柱体处于 状态。
（2）在C与E两图中，保持了排开液体的体积不变，研究浮力与 的关系；根据A与E两图所标的实验数据，可知物体浸没在盐水中所受的浮力为 N。
（3）小明对ABCD四个步骤进行了观察研究，发现浮力的大小有时与深度有关，有时与深度又无关对此正确的解释是浮力的大小随着排开水的体积的增大而 ，当物体完全浸没在水中后排开水的体积相同，浮力的大小与深度 。
（4）在小明实验的基础上，根据有关实验数据，可以计算出盐水的密度为 kg/m3。
物理兴趣小组的同学们想“探究通过导体的电流与电压的”关系。实验室有：干电池若干（含电池盒），电压表、电流表、滑动变阻器、定值电阻、开关各一个，导线若干。
（1）为了达到实验目的，要控制 相同，需多次改变 。

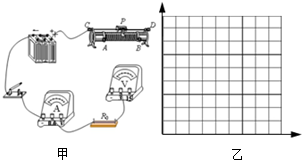

（2）图甲是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接（连线不交叉）．要求：滑动变阻器的滑片P向A端移动，电压表示数变大。
（3）连好电路闭合开关，发现电流表示数较大、电压表示数为零，则电路故障原因可能是
A．电压表的量程选大了 B．电阻R0发生了短路
C．滑动变阻器发生了断路 D．滑动变阻器发生了短路

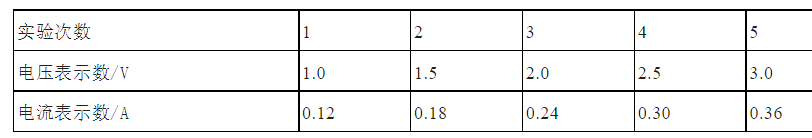

（4）他们排除故障后继续实验，测得多组数据记录在下表中，请根据数据，在方格纸（图乙）中建立有关坐标轴、制定标度，并把表中数据在坐标系中描点后绘制出电流、电压关系图线。
（5）本实验可以得出的结论是 。
（6）另一组同学在进行实验时，发现滑动变阻器已损坏，他们在不添加其他器材的情况下，通过改变 ，也完成了该探究实验。
小明用电能表（技术参数如图所示）和手表测量一电热水壶工作时的电功率。
（1）测量原理是________。（用记录的字母、电能表上的技术参数表达）
（2）断开家中其他用电器，只闭合电水壶开关，观察并记录时间t内________。
（3）所测量的电热水壶功率表达式为________。
（4）若发现测量的功率比铭牌上标注的额定功率略小一些，可能原因是以下的哪几个________（填序号）
①实际电压偏低；②电热丝阻值偏大；③电热丝阻值偏小；④烧水过程有热损耗。
