单选题 （共 8 题 ），每题只有一个选项正确
下列物理量最接近实际的是
$\text{A.}$ 托起两个鸡蛋的力约为 $500 \mathrm{~N}$
$\text{B.}$ 水分子的直径约为 $10 \mathrm{~m}$
$\text{C.}$ 我国家庭电路的电压约为 $36 \mathrm{~V}$
$\text{D.}$ 人的正常体温约为 $37^{\circ} \mathrm{C}$
如图 1 所示的光现象中, 由于光的反射形成的是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
如图 2 所示, 国画描绘的美景中蕴含了丰富的物态变化知识。以下分析正确的是
$\text{A.}$ 图甲, 湖面上厚厚的冰层是升华形成的
$\text{B.}$ 图乙, 荷叶上晶珏的露珠是凝固形成的
$\text{C.}$ 图丙, 山林间的缕缕薄雾是液化形成的
$\text{D.}$ 图丁, 枝头上的奇景雾淞是熔化形成的
2023 年川渝田径赛在重庆奥体中心举行, 图 3 是 $100 \mathrm{~m}$ 短跑比赛的情境。以下描述正 确的是
$\text{A.}$ 运动员鞋底有凹凸不平的花纹是为了减小摩擦力
$\text{B.}$ 运动员静止站立时受到的重力和支持力是平衡力
$\text{C.}$ 运动员快速冲刺使得周围空气流速变快压强变大
$\text{D.}$ 运动员到达终点时受到惯性作用不能立即停下来
关于电和磁的知识, 下列说法正确的是
$\text{A.}$ 用电器的金属外壳应按规定接地
$\text{B.}$ 奥斯特发现了电磁感应现象
$\text{C.}$ 用丝绸摩擦过的玻璃棒带负电荷
$\text{D.}$ 同名磁极靠近时会相互吸引

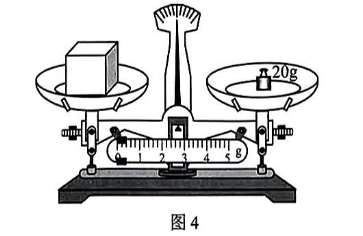

小明按托盘天平的使用要求, 正确测量正方体木块的质量, 天平平衡时, 如图 4 所示。 下列说法正确的是
$\text{A.}$ 天平的实质是省力杠杆
$\text{B.}$ 被测木块的质量为 $20.4 \mathrm{~g}$
$\text{C.}$ 图中木块对托盘的压强小于砝码对托盘的压强
$\text{D.}$ 测量结束后, 可以直接用手将砝码放回砝码盒
在美丽乡村建设的工地上, 如图 5 所示, 工人借助动滑轮用 $250 \mathrm{~N}$ 的拉力, 将 $450 \mathrm{~N}$ 的 重物匀速提升 $2 \mathrm{~m}$, 用时 $10 \mathrm{~s}$ 。则
$\text{A.}$ 重物上升的速度为 $0.4 \mathrm{~m} / \mathrm{s}$
$\text{B.}$ 动滑轮做的有用功为 $1000 \mathrm{~J}$
$\text{C.}$ 工人的拉力的功率为 $90 \mathrm{~W}$
$\text{D.}$ 动滑轮的机械效率为 $90 \%$

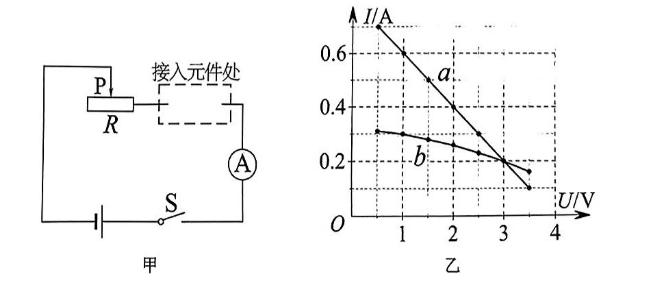

将一个定值电阻接入图 6 甲所示电路的虚线框处, 并将一个电压表 (图中末画出) 并 联在某段电路两端, 闭合开关, 移动滑片 $\mathrm{P}$, 多次记录两电表示数; 断开开关, 只将定 值电阻更换为小灯泡, 再次获取数据并记录; 将记录的数据绘制成如图 6 乙所示的 $I-U$ 图象。下列分析正确的是
$\text{A.}$ 电源电压为 $3.5 \mathrm{~V}$
$\text{B.}$ 图象 $b$ 是用接入定值电阻时记录的数据绘制得到的
$\text{C.}$ 定值电阻和灯泡两端的电压各为 $3.5 \mathrm{~V}$ 时, 灯泡的电阻较大
$\text{D.}$ 接入小灯泡后, 将滑片 P 向右移动时, 电压表的示数将变大
填空题 （共 11 题 ），请把答案直接填写在答题纸上
扬声器 (喇叭) 是可以扩大声音的设备, 它的工作原理是通电导体在磁 场中受到 ________ 的作用而运动, “扩大” 是指将声音的 ________ 增大。
2023 年 5 月 10 日, 天舟六号货运飞船搭乘火箭飞向中国空间站, 如图 7 所示, 一起加速升空的过程中, 以火箭为参照物, 飞船是 (选填 “静止” 或 “运动”) 的, 飞船的机械能 （选填“增大”“减小” 或 “不变”）。
新能源太阳灶是一种烧水做饭的器具, 太阳灶烧水时将太阳能转化为水的 ________ 能, 将 $2 \mathrm{~kg}$ 的水从 $20^{\circ} \mathrm{C}$ 加热到 $70^{\circ} \mathrm{C}$, 水吸收的热量为 ________ J。 $\left[c\right.$ 水 $\left.=4.2 \times 10^3 \mathrm{~J} /\left(\mathrm{kg} \cdot{ }^{\circ} \mathrm{C}\right)\right]$
如图 8 所示的电路, 电源电压恒为 $6 \mathrm{~V}$, 白炽灯泡 $\mathrm{L}_1$ 标有 “ $5 \mathrm{~V} 0.25 \mathrm{~A}$ ”, 白炽灯泡 $\mathrm{L}_2$ 标有 “ $6 \mathrm{~V} 3 \mathrm{~W}$ ”, $R$ 的阻值为 $10 \Omega_0$ 。忽略温度对灯丝电阻的影响, 只闭合开关 $\mathrm{S}_1$ 时, 灯泡 ________ 更亮; 只闭合开关 $\mathrm{S}_2$ 时, $R$ 的功率为 ________ W。

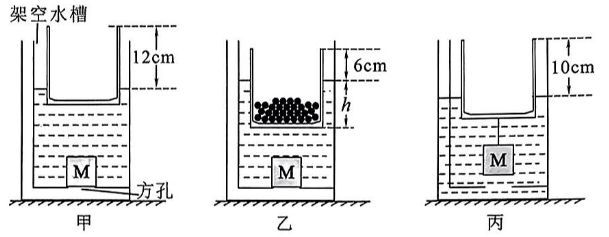

小莉模拟古人利用浮力打拹铁牛, 模拟过程和测量数据如图 9 所示。(1)把正方体 $\mathrm{M}$ 放 在架空水槽底部的方孔处 (忽略 $M$ 与水槽的接触面积), 往水槽内装入适量的水, 把一 质量与 $\mathrm{M}$ 相等的柱形薄壁水杯放入水中漂浮, 如图 9 甲所示; (2)向杯中装入质量为水 杯质量 2 倍的铁砂时, 杯底到 $M$ 上表面的距离等于 $M$ 的边长, 如图 9 乙所示, 此时水 杯浸入水中的深度 $h=$ ________ $\mathrm{cm}$; (3)用细线连接水杯和 $M$, 使细线拉直且无拉力, 再 将铁砂从杯中取出, 当铁砂取完后, $M$ 恰好可被拉起, 完成打捞后, 如图 9 丙所示。 则 $\mathrm{M}$ 与水杯的底面积之比为 $\frac{S_{\mathrm{M}}}{S_{\text {杯 }}}=$

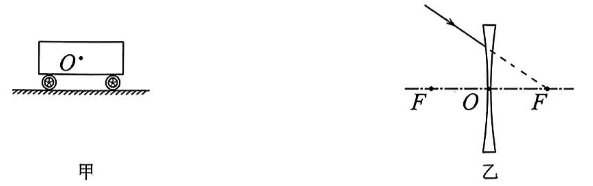

请按要求完成下列作图:
(1) 在答图 10 甲中小车的重心 $O$ 处画出小车所受重力的示意图。
(2) 在答图 10 乙中画出入射光线经凹透镜折射后的光线。

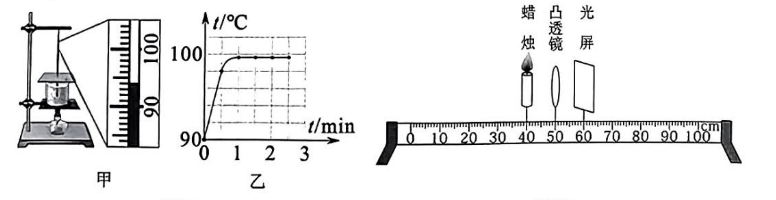

(1) 小帅在探究水沸腾前后温度变化特点的实验中, 安装烧杯和温度计时应先确定两者中 ________ 的位置; 实验过程中, 某时刻温度计的示数如图 11 甲所示为 ________ ${ }^{\circ} \mathrm{C}$; 图 11 乙是水的温度随时间变化的关系图象, 分析图象可知: 水在沸腾过程中温度 ________
（2）小刚用焦距为 $10 \mathrm{~cm}$ 的凸透镜探究凸透镜成像的规律, 当蜡烛、凸透镜、光屏三 者高度如图 12 所示时, 适当调节 ________ 的高度后便可开始实验; 当蜡烛距凸透 镜 $25 \mathrm{~cm}$ 时, 移动光屏, 在光屏上承接到一个清晰缩小的像, 生活中的 ________ 就是根据该成像规律制成的; 把蜡烛适当靠近凸透镜, 应将光屏 ________ (选填 “靠 近” 或 “远离”) 凸透镜, 才能再次承接到清晰的像。

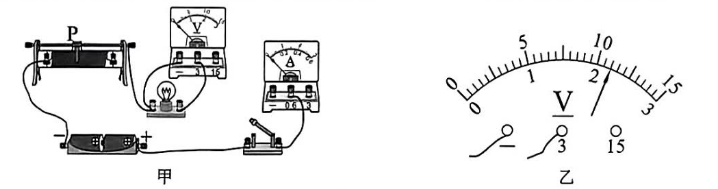

在测量小灯泡电阻的实验中, 小会选用标有 “ $2.5 \mathrm{~V}$ ” 字样的小灯泡进行实验。
（1）请用笔画线代替导线, 将图 13 甲所示电路补充完整;
(2) 连接电路时, 开关应处于 ________ 状态。连接好电路, 将滑片 P 移至最右端, 接通电路 后, 发现小灯泡不发光, 电压表示数约为 $3 \mathrm{~V}$, 其原因可能是小灯泡 ________
（3）排除故障后, 闭合开关, 调节滑片 P, 电压表示数如图 13 乙所示为 ________ $\mathrm{V}$, 为 测量小灯泡正常发光时的电阻, 应将滑片 P 向 ________ 端滑动;

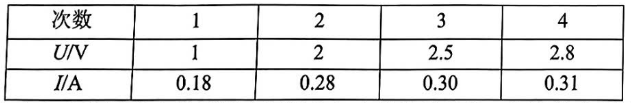

（4）下表是记录的实验数据, 则小灯泡正常发光时的电阻约为 ________ $\Omega$ (结果保留小 数点后 1 位); 实验中发现灯泡越亮, 温度越高, 结合数据可知: 灯丝温度越高, 电阻越 ________
(5) 小会在实验过程中发现用力捏滑片与电阻丝接触处, 灯泡发光明显变亮。 请结合影响导体电阻大小的因素, 分析产生这一现象可能的原因是

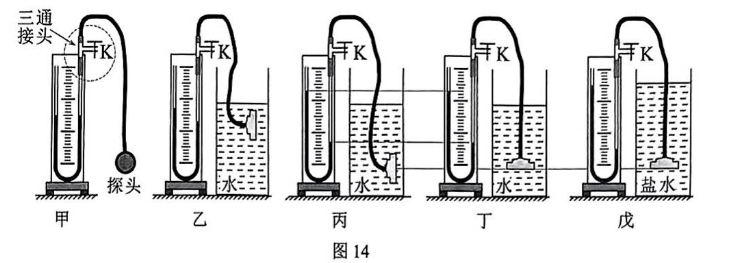

小婷在探究液体压强与哪些因素有关的实验中, 在 U 形管接头处加装了一个 “三通接 头”, 如图 14 甲所示。
(1) $U$ 形管与探头连接时, 阀门 $\mathrm{K}$ 应处于 （选填 “打开” 或 “关闭”) 状态, 以确保 U 形管内的水面相平; 组装完成后, 轻压探头的橡皮膜到一定程度, U 形 管内液面有明显的高度差并保持稳定, 说明装置 (选填 “漏气” 或 “不漏 气”);
(2) 比较图 14 乙与 两图, 可得出液体压强随深度的增加而增大; 比较图 14 丙 与丁两图, 还可初步得出液体在同一深度向各个方向的压强
（3）若需通过图 14 丁和戊对比得出液体压强与液体密度的关系, 应将图 14 戊中的探 头向 移动适当的距离; 移动探头后, 观察到 $\mathrm{U}$ 形管水面高度差为 $\Delta h$, 此 为 $\Delta h$ 时, 测出探头在水中的深度为 $0.2 \mathrm{~m}$, 则 $p_{\text {背 }}=$ $\mathrm{Pa}$;
（4）小婷发现探头所处深度较浅时, U 形管两液面的高度差不明显, 可将 U 形管中的 水换成密度更 的液体以方便读数; 探究过程中, 保持探头所处深度不变, 将 U 形管逐渐向后倾斜, 偏离坚直方向, U 形管中两液面所对刻度线间的距离将 (选填 “变大” “变小” 或 “不变”)。
桔杆是 《天工开物》中记载的一种原始的汲水工具。如图 16 所示, 硬杆用细绳悬挂 在树上, 杆可绕 $O$ 点自由旋转且与树之间无作用力, 用细绳将重力为 $20 \mathrm{~N}$ 、容积为 $2.8 \times 10^{-2} \mathrm{~m}^3$ 的桶悬挂在 $B$ 端, 在 $A$ 端重 $120 \mathrm{~N}$ 的拗石辅助下, 人可轻松将一桶水从井中 提起, $O A: O B=3: 2$; 悬挂桶的绳子始终保持在坚直方向上, 忽略杆和绳的重力。
(1) 桶装满水时, 求水的质量;
(2) 空桶在井中漂浮时, 求桶排开水的体积;
(3) 一重力为 $480 \mathrm{~N}$ 的人用桔梓将装满水的桶提出水面后（忽略 桶外壁沾水）, 枯柏处于平衡状态时, 人与地面的受力面积 为 $500 \mathrm{~cm}^2$, 求人对地面的压强。

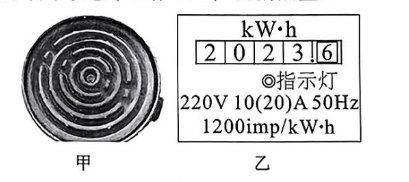

寒假期间，小丽在外婆家发现一闲置的旧电炉 (如图 17 甲)，铭牌上标有 “ $220 \mathrm{~V} 484 \mathrm{~W}$ ” 字样, 电炉只有一根电阻丝。为检测电炉能否工作, 将其单独接入家庭电路中, 观察 到表盘如图 17 乙的电能表的指示灯在 $120 \mathrm{~s}$ 内闪烁了 16 次, 忽略温度对电阻的影响。
(1) 求电炉电阻丝的阻值;
(2) 求检测时电炉的实际功率;
（3）小丽想为外婆制作一个可调温的发热坐垫。在父母的陪同下, 她拆下整根电阻丝并 分成两段, 将其中一段制作为阻值可调的电阻丝; 将两段均可发热的电阻丝接入 电源电压恒为 $10 \mathrm{~V}$ 的电路中, 在通过电阻丝的电流不超过其额定电流的情况下, 坐垫的最大功率为 $27 \mathrm{~W}$, 求发热坐垫在最小功率状态下工作 $10 \mathrm{~s}$ 产生的热量。
解答题 （共 1 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
如图 15 所示的电路中, 电源电压恒为 $2 \mathrm{~V}, R_1$ 的阻值为 $10 \Omega, R_2$ 的阻值为 $20 \Omega$, 闭合 开关 S。求:
(1) 通过 $R_1$ 的电流;
(2) 通电 $50 \mathrm{~s}, R_2$ 消耗的电能。
