单选题 （共 6 题 ），每题只有一个选项正确
将一根直木棒放在一装有水的长方体形状的玻璃水槽中的偏左侧的位置，直木棒静止后从其正前方观察到的现象是下面四种情况中的哪一种
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
市面上有一种化妆镜，当对着它照镜子时，能看到自己面部更细微处。这种化妆镜应该是一个
$\text{A.}$ 平面镜
$\text{B.}$ 凸面镜
$\text{C.}$ 凹面镜
$\text{D.}$ 凸透镜
图1是一种案秤的照片。根据这张照片估计，如果将该案秤配备的标有“1kg”字样的槽码放在秤盘上，那么测得其质量应约为
$\text{A.}$ 1kg
$\text{B.}$ 0.2kg
$\text{C.}$ 0.1kg
$\text{D.}$ 0.5kg
早晨，小明骑着自行车沿平直的公路驶向学校，强劲的北风迎面吹来，此时地面对车前轮的摩擦力为f1，对车后轮的摩擦力为f2。则下列说法中正确的是
$\text{A.}$ f1与前进方向相反，f1 ＜ f2
$\text{B.}$ f2与前进方向相反，f1 ＞ f2
$\text{C.}$ f1与前进方向相同，f1 ＜ f2
$\text{D.}$ ．f2与前进方向相同，f1 ＞ f2

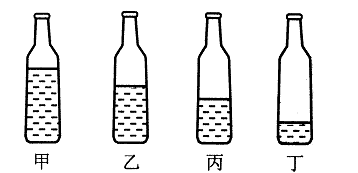

如图所示，四个相同的玻璃瓶内装有深度不同的水。用筷子轻轻敲击瓶口或用嘴贴着瓶口吹气，会发出不同的声音。下列关于所发出声音的判断中正确的是
$\text{A.}$ 用筷子轻轻敲击瓶口，甲瓶的音调最高
$\text{B.}$ 用嘴贴着瓶口吹气，甲瓶的音调最高
$\text{C.}$ 用筷子轻轻敲击瓶口，丁瓶的音调最低
$\text{D.}$ 用嘴贴着瓶口吹气，丁瓶的音调最高
目前航天飞船的飞行轨道都是近地轨道，一般在地面上方300km左右的轨道上飞行，绕地球飞行一周的时间约为90min左右。若飞船在赤道上空飞行，那么飞船里的航天员在24h内可以见到日出的次数可能为
$\text{A.}$ 15
$\text{B.}$ 1
$\text{C.}$ 2.7
$\text{D.}$ 0.38
解答题 （共 5 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
如图所示为低压电路中常用的油浸自冷式变压器。变版器内部的铁芯、线圈浸没于变压器油（一种矿物油，也称导热油）中。变压器工作时，铁芯、线圈会发热，热量就在导热油流经变压器外部那一根根金属管道的过程中导出并散发到空气中，从而使铁芯、线圈的温度不会升髙太多，以确保变压器的安全运行。请回答：
(1）变压器外部的散热器做成竖直方向上的管道状，这样做的目的是什么？
(2）变压器的上部有个油箱，其侧面有一个油量表，如图13所示，油量表的主要部件是一根外置的玻璃管。请简述如何判断油箱的油量，依据的主要物理知识是什么，并解释正常情况下，变压器油箱中的导热油为什么不允许装满？
(3）变压器附近要设置防触电的警示标志，请解释原因。
海洋打捞技术中常用浮筒打捞海底沉船。充满海水的浮筒靠自重下沉, 向沉入水中的浮筒内充 气, 将浮筒内海水排出, 浮筒即产生上举力。浮筒为钢制的空心圆柱体, 其圆柱面的外半径 $r=5 \mathrm{~m}$, 圆柱体高度 $\mathrm{L}=12 \mathrm{~m}$, 其质量为 $2 \times 10^5 \mathrm{~kg}$ 。某海域有一艘失事沉船, 打捞人员需先用声呐（一种发射 声波的仪器) 探测沉船的深度, 在沉船正上方的海面上向沉船发射声波, 测得声波从发出至接收到 反射波的时间是 $0.1 \mathrm{~s}$, 海水中的声速为 $1500 \mathrm{~m} / \mathrm{s}$ 。已知海面大气压 $p 0=1.0 \times 10^5 \mathrm{~Pa}$, 海水的密度是 $\rho=1.03 \times 10^3 \mathrm{~kg} / \mathrm{m}^3$ 。
(1) 求给浮筒充气的气体压强至少应是多大?
(2) 若用浮筒打捞沉船时, 需用 6 个这样的浮筒。若用其他方式打捞这艘沉船, 大约需要多大 的力才能将沉船打捞起来?

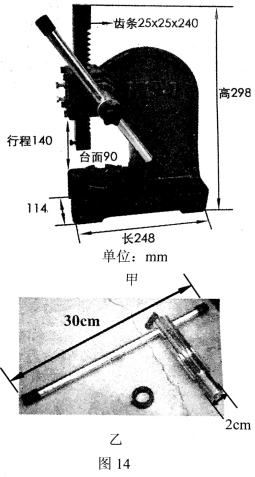

如图14甲所示为手动压力机，厂家己标出部分尺寸，其他相关尺寸可根据图甲估测获得。压力机手柄拆卸下来的结构如图14乙所示，手柄总长度为30 cm，手柄连接的齿轮直径为2 cm。向下压手柄右端时通过齿轮带动齿条向下运动，可对放在台面上的物体施加巨大压力。若此压力机的规格是可产生5000N的压力，总质量为9 kg。请通过估算说明：根据该压力机的设计规格，若手柄转到任何方位时都能正常工作，在将该压力机放在水平桌面上使用时，是否需要用螺栓将其固定在工作台上？（g取10N/kg)
明光中学物理实践小组在装配直流电动机模型后参加班级的实践成果展示交流会，在会上演示通过改变直流电动机的转动方向及转速使重物上升或下降的过程。电路元件包括一个单刀单掷开关、一个双刀双掷开关、一个滑动变阻器、一个小型直流电动机和一个直流电源，如图所示。请完成电路图的连接以实现上述功能。（操作过程中只能扳动开关，不得再改变电路中的接线）
有一种输电线路除冰作业的方法叫“短路熔冰”。所谓“短路熔冰”，就是在短时间内，输电线不经过用电器而直接接通，输电线中通过比平时大许多的电流，利用导线本身发热熔冰以完成除冰作业的方法。短路熔冰时，若一根这种钢芯铝绞线每米的发热功率为200W，则短路熔冰时通过一根钢芯铝绞线的电流大约是多大?（取√10＝3.2）
