解答题 （共 16 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤

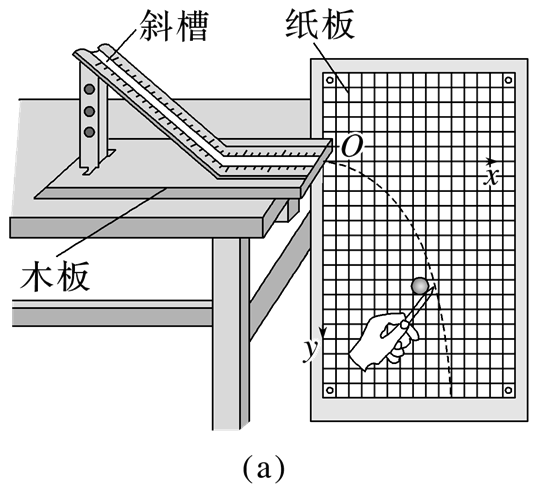

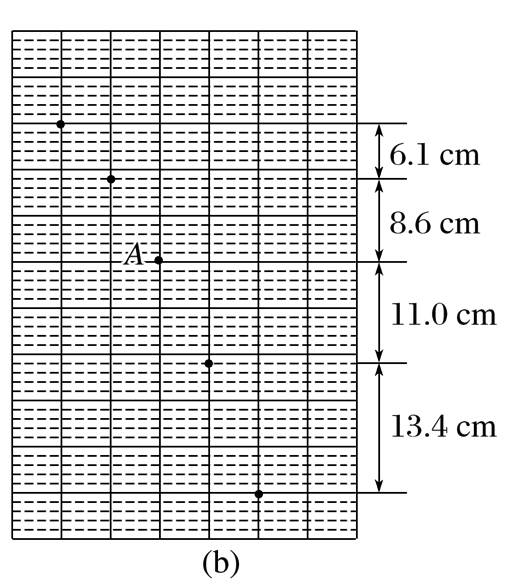

某同学利用图(a)所示装置研究平抛运动的规律.实验时该同学使用频闪仪和照相机对做平抛运动的小球进行拍摄，频闪仪每隔0.05 s发出一次闪光，某次拍摄后得到的照片如图(b)所示(图中未包括小球刚离开轨道的影像).图中的背景是放在竖直平面内的带有方格的纸板，纸板与小球轨迹所在平面平行，其上每个方格的边长为5 cm.该同学在实验中测得的小球影像的高度差已经在图(b)中标出.
完成下列填空：(结果均保留2位有效数字)
(1)小球运动到图(b)中位置A时，其速度的水平分量大小为 m/s，竖直分量大小为 m/s；
(2)根据图(b)中数据可得，当地重力加速度的 大小为 m/s2.
某实验小组利用如图甲所示装置测定平抛运动的初速度.把白纸和复写纸叠放一起固定在竖直木板上，在桌面上固定一个斜面，斜面的底边ab与桌子边缘及木板均平行.每次改变木板和桌边之间的距离，让钢球从斜面顶端同一位置滚下，通过碰撞复写纸，在白纸上记录钢球的落点.
(1)为了正确完成实验，以下做法必要的是
A.实验时应保持桌面水平
B.每次应使钢球从静止开始释放
C.使斜面的底边ab与桌边重合
D.选择对钢球摩擦力尽可能小的斜面
(2)实验小组每次将木板向远离桌子的方向移动0.2 m，在白纸上记录了钢球的4个落点，相邻两点之间的距离依次为15.0 cm、25.0 cm、35.0 cm，如图乙.重力加速度g＝10 m/s2，钢球平抛的初速度为 m/s.
(3)如图甲装置中，木板上悬挂一条铅垂线，其作用是
在做“探究平抛运动的特点”的实验时：
(1)钢球抛出点的位置必须及时记录在白纸上，然后从这一点画水平线和竖直线作为x轴和y轴，竖直线是用 来确定的.

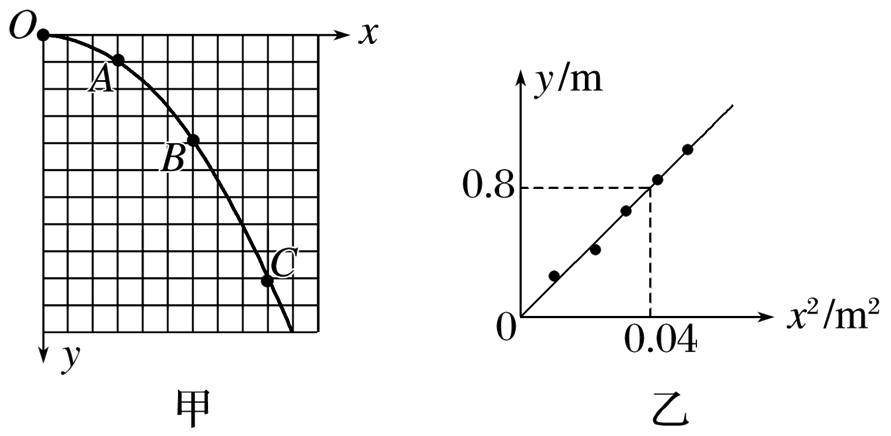

(2)某同学通过实验得到的轨迹如图甲所示，由轨迹可知，竖直距离yOA∶yAB∶yBC＝ ________ ，tOA∶tAB∶tBC＝ ________ ，这表明在竖直方向上的运动是初速度为 ________ 的 ________ 运动.
(3)该同学在轨迹上选取间距较大的几个点，测出其坐标，并在直角坐标系内绘出了y－x2图像(如图乙)，此平抛运动中钢球的初速度v0＝0.49 m/s，则竖直方向的加速度g＝ m/s2.(结果保留3位有效数字)

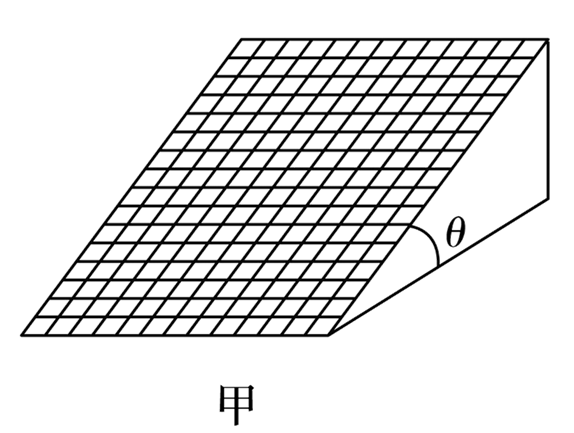

为了测定斜面倾角θ，小迪在斜面上贴上一张方格纸，方格纸每个小方格(正方形)边长为d，如图甲所示，已知方格纸的横线与斜面底边平行，斜面底边水平.

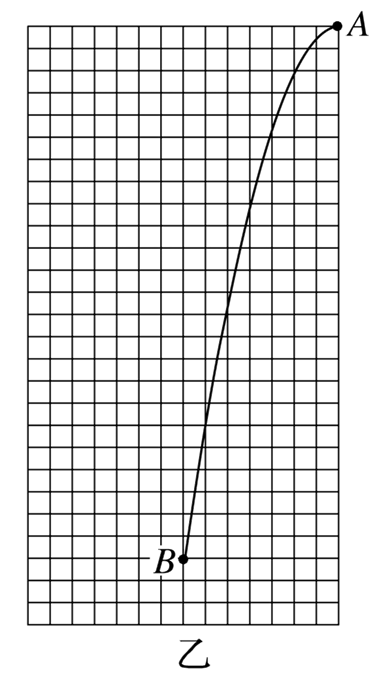

让一个粘有红色粉末的小球以一定初速度沿方格纸的某条横线射出，在纸上留下滚动的痕迹.小迪利用手机对小球滚动的过程进行录像，并从录像中读取到小球从A点运动到B点(如图乙所示)的时间为t.当地重力加速度为g，小球在方格纸上的滚动摩擦可忽略，根据题中信息，完成下列问题：
(1)小球的初速度大小为
(2)小球的加速度大小为
(3)斜面倾角的正弦值sin θ＝ ；[在(1)(2)(3)问中，请用题干中的d、g、t组成表达式填空]
(4)已知d＝10 cm，t＝1 s，g＝9.8 m/s2，则可测得斜面倾角θ＝

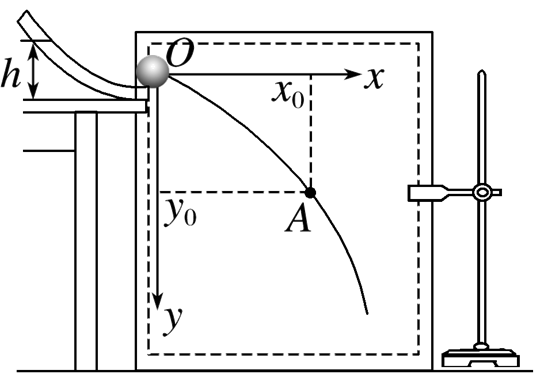

在“研究平抛运动”实验中，以小钢球离开轨道末端时球心位置为坐标原点O，建立水平与竖直坐标轴.让小球从斜槽上离水平桌面高为h处静止释放，使其水平抛出，通过多次描点可绘出小球做平抛运动时球心的轨迹，如图所示.在轨迹上取一点A，读取其坐标(x0，y0)，重力加速度为g.
(1)下列说法正确的是
A.实验所用斜槽应尽量光滑
B.画轨迹时应把所有描出的点用平滑的曲线连接起来
C.求平抛运动初速度时应读取轨迹上离原点较远的点的数据
（2）根据题目所给信息，小球做平抛运动的初速度大小 $v_0=$
A．$\sqrt{2 g h}$
B．$\sqrt{2 g y_0}$
C．$x_0 \sqrt{\frac{g}{2 h}}$
D．$x_0 \sqrt{\frac{g}{2 y_0}}$
(3)在本实验中要求小球多次从斜槽上同一位置由静止释放的理由是
为了探究平抛运动的规律，某同学用如图(a)所示的装置进行实验.
(1)为了准确地描绘出平抛运动的轨迹，下列要求合理的是
A.小球每次必须从斜槽上同一位置由静止释放
B.斜槽轨道必须光滑
C.斜槽轨道末端必须水平
D.本实验必需的器材还有刻度尺和停表
(2)甲同学按正确的操作完成实验并描绘出平抛运动的轨迹，以平抛运动的初始位置O为坐标原点建立xOy坐标系，如图(b)所示.从运动轨迹上选取多个点，根据其坐标值可以验证轨迹符合y＝ax2的抛物线.若坐标纸中
每个小方格的边长为L，根据图中M点的坐标值，可以求出a＝ ，小
球平抛运动的初速度v0＝ .(重力加速度为g)
(3)乙同学不小心将记录实验的坐标纸弄破损，导致平抛运动的初始位置缺失.他选取轨迹中任意一点O为坐标原点，建立xOy坐标系(x轴沿水平方向、y轴沿竖直方向)，如图(c)所示.在轨迹中选取A、B两点，坐标纸中每个小方格的边长仍为L，重力加速度为g.由此可知：小球从O点运动到A
点所用时间t1与从A点运动到B点所用时间t2的大小关系为：t1 ________ t2(选填“>”“ < ”或“＝”)；小球平抛运动的初速度v0＝ ________ ，小球平抛运动的初始位置坐标为( ________ ).
(4)丙同学将实验方案做了改变，如图(d)所示，他把桌子搬到竖直墙的附近，调整好仪器，使从斜槽轨道滚下的小球打在正对的墙上，把白纸和复写纸附在墙上，记录小球的落点.然后等间距地改变桌子与墙的距离，就可以得到多个落点.如果丙同学还有一把刻度尺，他是否可以计算出小球平抛时的初速度？并简要阐述理由.
在做“研究平抛运动”的实验中，为了确定小球在不同时刻所通过的位置，实验时用如图甲所示的装置.实验操作的主要步骤如下：
A.在一块平木板上钉上复写纸和白纸，然后将其竖直立于斜槽轨道末端槽口前，木板与槽口之间有一段距离，并保持板面与轨道末端的水平段垂直
B.使小球从斜槽上紧靠挡板处由静止滚下，小球撞到木板在白纸上留下痕迹A
C.将木板沿水平方向向右平移一段距离x，再使小球从斜槽上紧靠挡板处由静止滚下，小球撞到木板在白纸上留下痕迹B
D.将木板再水平向右平移同样距离x，使小球仍从斜槽上紧靠挡板处由静止滚下，再在白纸上得到痕迹C若测得A、B间距离为y1，B、C间距离为y2，已知当地的重力加速度为g.
(1)关于该实验，下列说法中正确的是
A.斜槽轨道必须尽可能光滑
B.每次释放小球的位置可以不同
C.每次小球均需由静止释放
D.小球的初速度可通过测量小球的释放点与抛出点之间的高度h后再由机械能守恒定律求出
(2)根据上述直接测量的物理量和已知的物理量可以得到小球平抛的初速
度大小的表达式v0＝ (用题中所给字母表示)
(3)另外一位同学根据测量出的不同x情况下的y1和y2，令Δy＝y2－y1，并描绘出了如图乙所示的Δy－x2图像.若已知图线的斜率为k，则小球平抛的初速度大小v0与k的关系式为.(用题中所给字母表示)
利用智能手机自带的各种传感器可以完成很多物理实验.某同学利用如图所示的实验装置，结合手机的传感器功能测定当地的重力加速度，实验步骤如下：
Ⅰ.实验前用游标卡尺测出小球的直径d＝5.00 mm；
Ⅱ.实验装置中固定轨道AB的末端水平，在轨道末端安装一光电门，光电门通过数据采集器与计算机相连，测量小球离开轨道时的速度.将小球从轨道的某高度处由静止释放，小球运动一段时间后，打到竖直记录屏MN上，记下落点位置.然后通过手机传感器的测距功能，测量并记录小球做平抛运动的水平距离x和竖直下落距离h；
Ⅲ.多次改变屏MN与抛出点B的水平距离x，使小球每次都从轨道的同一位置处由静止释放，重复上述实验，记录多组x、h数据，如下表所示：
Ⅲ.多次改变屏MN与抛出点B的水平距离x，使小球每次都从轨道的同一位置处由静止释放，重复上述实验，记录多组x、h数据，如下表所示：
请根据上述数据，完成下列问题：
(1)在给定的坐标纸上作出x2－h的图像；
(2)若光电计时器记录的平均遮光时间t＝0.005 s，根据上述图像求得当地的重力加速度大小g＝ m/s2(结果保留三位有效数字)；
(3)若实验中，每次记录的h值均漏掉了小球的半径，按照上述方法计算出的重力加速度大小与真实值相比 _(选填“偏大”“偏小”或“不变”).

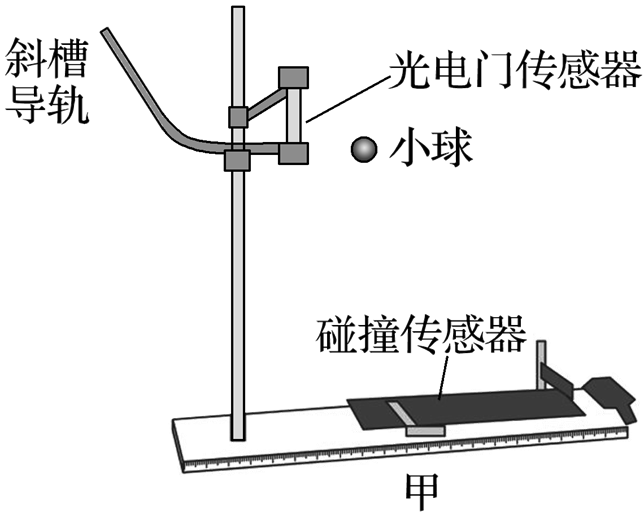

小明采用如图甲所示的实验装置研究平抛运动的规律，实验装置放置在水平桌面上，利用光电门传感器和碰撞传感器可以测得小球的水平初速度v0和飞行时间t，底板上的标尺可以测得水平位移d.
(1)实验中斜槽轨道末端的切线必须是水平的，这样做的目的是
A.保证小球运动的轨迹是一条抛物线
B.保证小球飞出时，速度沿水平方向
C.保证小球在空中运动时的加速度为g
D.保证小球飞出时，速度既不太大也不太小
(2)实验中，以下哪些操作可能引起实验误差
A.安装斜槽时，斜槽末端切线方向不水平
B.没有从轨道同一位置释放小球
C.斜槽不是光滑的
D.空气阻力对小球运动有较大影响
(3)保持水平槽口距底板的高度h＝0.420 m不变，改变小球在斜槽轨道上下滑的起始位置，测出小球做平抛运动的初速度v0、飞行时间t和水平位移d，记录在表中.
292.7
由表中数据可知，在实验误差允许的范围内，当h一定时
A.落地点的水平距离d与初速度v0大小成反比
B.落地点的水平距离d与初速度v0大小成正比
C.飞行时间t与初速度v0大小无关
D.飞行时间t与初速度v0大小成正比

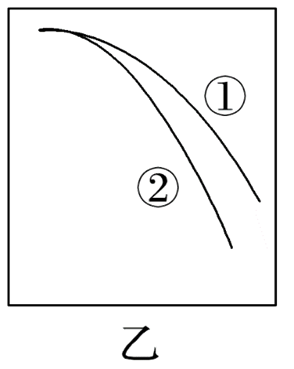

(4)小华同学在实验装置的后面竖直放置一块贴有白纸和复写纸的木板，图乙是实验中小球从斜槽上不同位置释放获得的两条轨迹，图线①所对应的小球在斜槽上释放的位置 (选填“较低”或“较高”).
(5)小华同学接着用方格纸做实验，若小球在某次平抛运动中先后经过的三个位置a、b、c，如图丙所示，已知小方格的边长L＝1 cm，取g＝10 m/s2，则小球在b点的速度大小为 m/s.(结果保留两位有效数字)
某同学用如图(a)所示装置探究钢质小球自由摆动至最低点时的速度大小与此时细线拉力的关系.其中力传感器显示的是小球自由摆动过程中各个时刻细线拉力FT的大小，光电门测量的是钢球通过光电门的挡光时间Δt.
(1)调整细线长度，使细线悬垂时，钢球中心恰好位于光电门中心.
(2)要测量小球通过光电门的速度，还需测出 ________ (写出需要测
量的物理量及其表示符号)，小球通过光电门的速度表达式为v＝ ________
(用题中所给字母和测出的物理量符号表示)
(3)由于光电门位于细线悬点的正下方，此时细线的拉力就是力传感器显示的各个时刻的拉力FT中的 (选填“最大值”“最小值”或“平均值”).

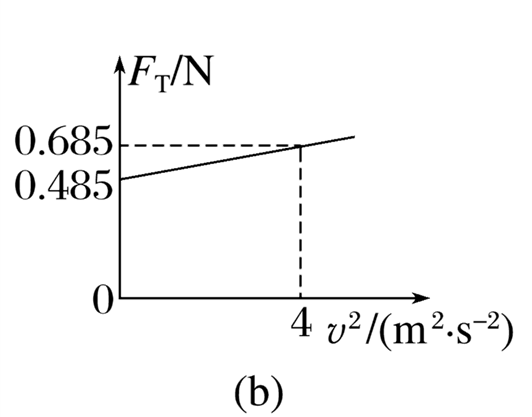

(4)改变小球通过光电门的速度，重复实验，测出多组速度v和对应拉力FT的数据，作出FT－v2图像如图(b)所示.已知当地重力加速度g＝9.7 m/s2，则由图像可知，小球的质量为 ________ kg，光电门到悬点的距离为 ________ m.

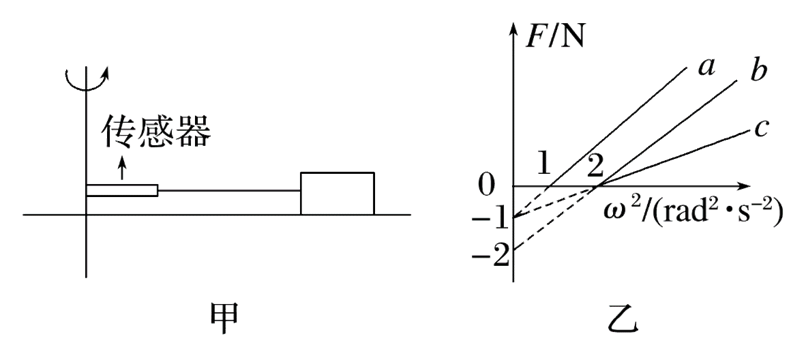

如图甲所示，某同学为了比较不同物体与转盘间动摩擦因数的大小设计了该装置.已知固定于转轴上的角速度传感器和力传感器与电脑连接，通过一不可伸长的细绳连接物块，细绳刚好拉直，物块随转盘缓慢加速.在电脑上记录如图乙所示图像.换用形状和大小相同但材料不同的物块重复实验，得到物块a、b、c分别对应的三条直线，发现a与c的纵截距相同，b与c的横截距相同，且符合一定的数量关系.回答下列问题：
(1)物块没有看作质点对实验是否有影响？ (选填“是”或“否”)
(2)物块a、b、c的密度之比为
(3)物块a、b、c与转盘之间的动摩擦因数之比为
.如图所示为向心力演示装置，匀速转动手柄1，可以使变速塔轮2和3以及长槽4和短槽5随之匀速转动，槽内的小球也随着做匀速圆周运动.使小球做匀速圆周运动的向心力由横臂6的挡板(即挡板A、B、C)对小球的压力提供.球对挡板的反作用力通过横臂的杠杆作用使弹簧测力套筒7下降，从而露出标尺8.根据标尺8上露出的红白相间等分标记，可以粗略计算出两个球做圆周运动所需的向心力的比值.利用此装置可以探究做匀速圆周运动的物体需要的向心力的大小与哪些因素有关.已知小球在挡板A、B、C处做圆周运动的轨迹半径之比为1∶2∶1.
(1)要探究向心力与轨道半径的关系时，把皮带套在左、右两个塔轮的半径相同的位置，把两个质量 (选填“相同”或“不同”)的小球放置在挡板 和挡板 ________ 位置(选填“A”“B”或“C”).
(2)把两个质量不同的小球分别放在挡板A和C位置，皮带套在左、右两个塔轮的半径之比为1∶2，则放在挡板A处的小球与C处的小球角速度大小之比为
(3)把两个质量相同的小球分别放在挡板B和C位置，皮带套在左、右两边塔轮的半径之比为3∶1，则转动时左、右标尺上露出的红白相间的等分格数之比为
为探究向心力大小与半径、角速度、质量的关系，小明按图甲装置进行实验，物块放在平台卡槽内，平台绕轴转动，物块做匀速圆周运动，平台转速可以控制，光电计时器可以记录转动快慢.
(1)为了探究向心力与角速度的关系，需要控制 ________ 保持不变，小明由计时器测转动的周期T，计算ω2的表达式是 ________

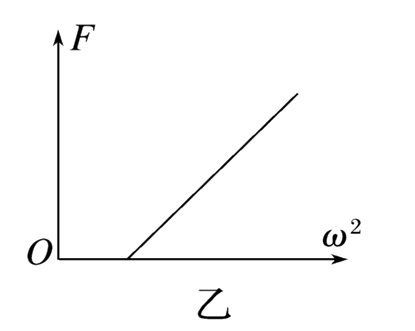

(2)小明按上述实验将测算得的结果用作图法来处理数据，如图乙所示，纵轴F为力传感器读数，横轴为ω2，图线不过坐标原点的原因是 ________ ，用电子天平测得物块质量为1.50 kg，直尺测得半径为50.00 cm，图线斜率为 ________ kg·m(结果保留两位有效数字).
某同学为了测量当地的重力加速度，设计了一套如图甲所示的实验装置.拉力传感器竖直固定，一根不可伸长的细线上端固定在传感器的固定挂钩上，下端系一小钢球，钢球底部固定有遮光片，在拉力传感器的正下方安装有光电门，钢球通过最低点时遮光片恰能通过光电门.小明同学进行了下列实验步骤：
(1)用游标卡尺测量遮光片的宽度d，如图乙所示，则d＝ mm；
(2)用游标卡尺测量小钢球的直径为D，用刻度尺测量小钢球到悬点的摆线长为l；
(3)拉起小钢球，使细线与竖直方向成不同角度，小钢球由静止释放后均在竖直平面内运动，记录遮光片每次通过光电门的遮光时间Δt和对应的拉力传感器示数F；
(4)根据记录的数据描绘出如图所示的$F-1/\Delta t$ 图像，已知图像与纵轴交点为a，图像斜率为k，则通过以上信息可求出当地的重力加速度表达式为g＝ (用题目中所给物理量的符号表示)；
(5)如果在实验过程中所系的细线出现松动，则根据实验数据求出的当地重力加速度g的值比实际值 (选填“偏大”“偏小”或“不变”).
小明同学为探究向心力F与线速度v的关系，用如图所示的实验装置完成实验.其中质量为m的小圆柱体放在未画出的水平光滑圆盘上，沿图中虚线做匀速圆周运动.力电传感器测定圆柱体的向心力，光电传感器测定线速度，轨迹的半径为r.实验过程中保持圆柱体质量和运动半径不变.
(1)该同学采用的实验方法为
A.等效替代法
B.理想化模型法
C.控制变量法
(2)改变线速度v，并进行多次测量，该同学测出了五组F、v数据，如下表所示：
该同学利用实验数据作出了以下四个图像，其中能较为直观地展示向心力F与线速度v关系的图像是
(3)根据图像分析的结果，小明可以得到实验结论
某同学设计了用如图所示装置探究向心力与质量、半径关系的实验.水平杆光滑，竖直杆与水平杆铰合在一起，互相垂直，绕过定滑轮的细线两端分别与物块和力传感器连接.
(1)探究向心力与质量关系时，让物块1、2的质量不同，测出物块1、2的质量分别为m1、m2，保持 ________ 相同，
转动竖直杆，测出不同角速度下两力传感器的示数F1、F2，测出多组F1、F2，作出F1－F2图像，如果作出的图像
是过原点的直线，且图像的斜率等于 ________ ，则表明在此实验过程中向心力与质量成正比.
(2)探究向心力与半径关系时，让物块1、2的 ________ 相同，测出物块1和物块2到竖直杆的距离分别为r1、r2，转动竖直杆，测出不同角速度下两力传感器的示数F1、F2，测出多组F1、F2，作出F1－F2图像，如果作出
的图像是过原点的直线，且图像的斜率等于 ________ ，则表明在此实验过程中向心力与半径成正比.
