单选题 （共 12 题 ），每题只有一个选项正确

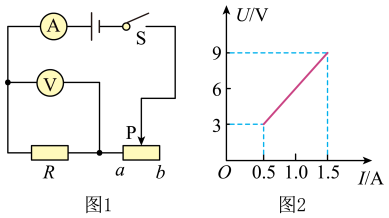

如图1所示，电源电压保持不变，闭合开关，滑动变阻器的滑片P从b端移动到a端，电压表示数U与电流表示数I的变化关系如图2所示，下列说法不正确的是
$\text{A.}$ 电源电压是9V
$\text{B.}$ 定值电阻R的阻值是6Ω
$\text{C.}$ 滑动变阻器的最大阻值为12Ω
$\text{D.}$ 当滑动变阻器的滑片P处于中点时，电流表示数为1.0A
物理学是美的，许多物理现象都具有对称美、平衡美和曲线美．下列优美的曲线中，用磁感线描述磁体外部磁场正确的是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
喜欢观察的小明发现，教室的投影仪内有一个降温风扇和一个投影灯泡，当闭合投影仪的电源开关$S_1$时，只有风扇工作，再闭合$S_2$时，灯泡和风扇同时工作。当只闭合$S_2$时，风扇和灯泡都不工作，以下电路设计符合要求的是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
如图所示电路，电源电压不变。闭合开关，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处断路，且只发生在电阻R或灯L上。为检测电路故障，以下方案不可行的是
$\text{A.}$ 将电压表并联在灯L两端
$\text{B.}$ 将电流表依次串联接入a、b、c点
$\text{C.}$ 用与R阻值相同且完好的灯$L_0$替换电阻R
$\text{D.}$ 用与L规格相同且完好的灯$L_0$替换灯L

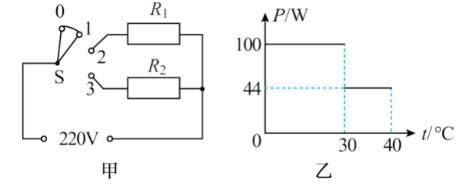

某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度．其等效电路简化图如图甲所示，$R_1$、$R_2$均为加热电阻， $R_1 > R_2$， S为智能开关，可根据实际选择不同电阻接入电路．某段工作过程，加热功率随环境温度变化如图乙所示．下列说法中正确的是
$\text{A.}$ 环境温度为$25^{\circ}$时，开关S连接接线柱1和2
$\text{B.}$ 环境温度为$35^{\circ}$时，开关S连接接线柱2和3
$\text{C.}$ 开关S连接接线柱1和2，工作1h产生的热量为0.1kW.h
$\text{D.}$ 开关S连接接线柱2和3，电路总电阻484Ω

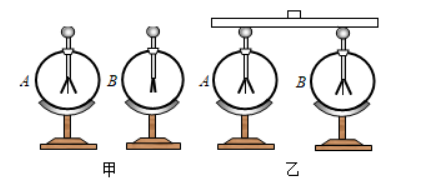

如图甲所示，两个完全相同的验电器A和B，A带正电，B不带电。用一根带绝缘柄的金属棒把两个验电器的金属球连接起来，如图乙所示，连接的瞬间，下列说法中正确的是
$\text{A.}$ 正电荷从A移动到B
$\text{B.}$ 正电荷从B移动到A
$\text{C.}$ 电流从A移动到B
$\text{D.}$ 电流从B移动到A
如图所示，灯泡 $\mathrm{L}_1$ 和 $\mathrm{L}_2$ (灯泡中只要有电流就能发光) 相同，电源电压小于灯泡的额定电压，且保持不变，开关 $\mathrm{S}$ 由断开到闭合，电路中
$\text{A.}$ $L_2$ 不亮，电流表示数变小
$\text{B.}$ L 变暗，电压表示数变大
$\text{C.}$ $\mathrm{L}_1$ 变亮，电压表示数变大
$\text{D.}$ 两灯的亮度不变，电压表示数变大
如图所示，将一根导线架在静止小磁针 (强磁铁制成) 的上方，并使导线与小磁针平行，闭合开关，快速转动小磁针，看到发光二极管发光，对该装置 和实验的描述正确的是
$\text{A.}$ 奥斯特实验装置，探究的是电生磁的现象
$\text{B.}$ 电磁感应现象实验装置，探究的是电生磁的现象
$\text{C.}$ 奥斯特实验装置，探究的是磁生电的现象
$\text{D.}$ 电磁感应现象实验装置，探究的是磁生电的现象
如图所示的电路，电源电压、灯丝电阻恒定不变，闭合开关，下列说法正确的是
$\text{A.}$ 滑片P向右移动时， $V_1$ 与A示数的乘积变小
$\text{B.}$ 滑片P向右移动时， $V_1$ 示数不变， $V_1$ 与A比值变小
$\text{C.}$ 若灯丝突然断路，电路中电压表和电流表均无示数
$\text{D.}$ 若将灯泡与电流表交换位置， $V_1 、 V_2$ 与A示数均变小

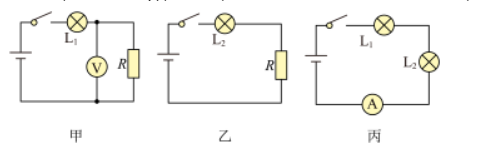

现有电源一个 (电压不变)，电压表、电流表、定值电阻和开关各一个，导线若干，两小灯泡，灯 $\mathrm{L}_1$ 的额定电压为 $1.2 \mathrm{~V}$ 、灯 $\mathrm{L}_2$ 额定电压为 $6 \mathrm{~V}$ 。现利用这 些器材组成电路: 若组成如图甲电路，电压表示数为 $5.4 \mathrm{~V}$ ，灯 $\mathrm{L}_1$ 实际功率为其额定功率的 $\frac{1}{4}$ ，若组成如图乙电路，灯 $\mathrm{L}_2$ 两端电压为 $3 \mathrm{~V}$ ，若组成如图丙所 示电路，电流表示数为 $0.6 \mathrm{~A}$ ，忽略灯泡的电阻随温度的变化，则下列选项正确的是
$\text{A.}$ 灯 $L_1$ 的电阻为 $9 \Omega$
$\text{B.}$ 灯 $\mathrm{L}_2$ 的额定功率为 $4 \mathrm{~W}$
$\text{C.}$ 乙图中，灯 $L_2$ 的实际功率为其额定功率的一半
$\text{D.}$ 丙图中，灯 $\mathrm{L}_1$ 正常发光， $\mathrm{L}_2$ 的实际功率为 $\mathrm{L}_1$ 的 9 倍
2022年北京冬奥会开幕式上，在“立春”节气的展示环节中，近400名演员挥动发光杆，通过改变发光的颜色来体现小草的顽强生机和蒲公英的希望之光。 杆上有两个开关: 一个是总开关，另一个用来控制发出白光和绿光。下列电路设计最能实现这一效果的是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
小明在探究电路的电流规律实验时用了图中的某个电路， $L$ 和 $L 2$ 规格相同， $L_3$ 与 $L$ 规格不同，电流表读数分别为 $A_1$ 为 $0.3 A_1, A_2$ 为 $0.15 A_1, A_3$ 为 $0.45 A_0$ 测量时的电路图应是
$\text{A.}$
$\text{B.}$
$\text{C.}$
$\text{D.}$
