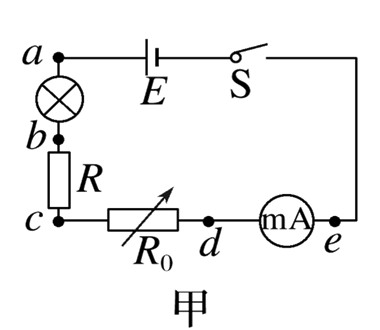

.某实验小组在练习使用多用电表时，他们正确连接好电路如图甲所示.闭合开关S后，发现无论如何调节电阻箱R0，灯泡都不亮，电流表无示数，他们判断电路可能出现故障.经小组讨论后，他们尝试用多用电表的欧姆挡来检测电路.已知保护电阻R＝15 Ω，电流表量程为0～50 mA.操作步骤如下：

①将多用电表挡位调到欧姆×1挡，再将红、黑表笔短接，进行欧姆调零；
②断开图甲电路开关S，将多用电表两表笔分别接在a、c上，多用电表的指针不偏转；
③将多用电表两表笔分别接在b、c上，多用电表的示数如图乙所示；
④将多用电表两表笔分别接在c、e上，调节R0＝20 Ω时，多用电表示数如图丙所示，电流表的示数如图丁所示.
回答下列问题：
(1)图丙中的多用电表示数为 Ω；图丁中的电流表示数为 mA.
(2)操作步骤④中，多用电表红表笔应接 (选填“c”或“e”)点.

(3)电路的故障可能是
A.灯泡短路
B.灯泡断路
C.保护电阻R短路
D.保护电阻R断路
(4)根据以上实验得出的数据，还可以计算出多用电表内部电源的电动势E′＝ V(结果保留三位有效数字).

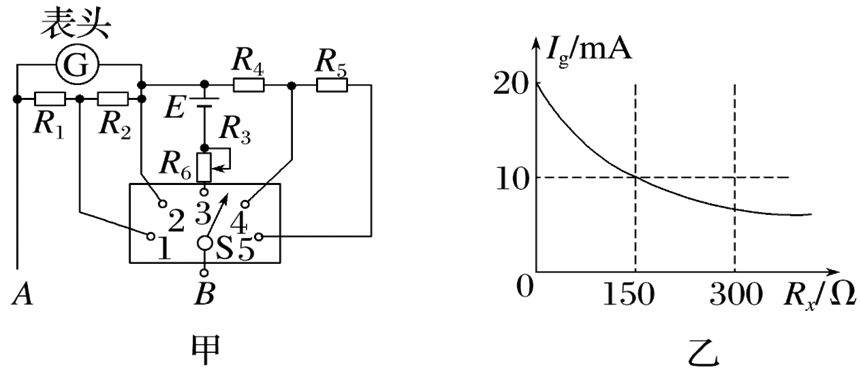

多用电表是实验室中常用的测量仪器，如图甲所示为多量程多用电表示意图. 通过一个单刀多掷开关S，接线柱B
可以分别与触点1、2、3、4、5接通，从而实现使用多用电表测量不同物理量的功能.图中的E是电池的电动势，R3是电池内阻，R6是欧姆调零电阻，A、B分别与黑、红表笔相接.R1、R2、R4、R5都是定值电阻，表头G的满偏电流为20 mA，内阻为Rg.已知R1＋R2＝4Rg，R4＝360 Ω，R5＝1 600 Ω.


(1)关于此多用电表，下列说法正确的是
A.图中B是红表笔
B.当S接触点1或2时，多用电表处于测量电流的挡位，且接1时的量程比接2时大
C.当S接触点3时，多用电表处于测量电阻的挡位，倍率越大，滑动变阻器接入电路的阻值越大
D.当S接触点4、5时，多用电表处于测量电压的挡位，且接4比接5时量程大

(2)该学习小组将“B”端与“3”相接，将A、B表笔短接，调节R6.进行欧姆调零后测量未知电阻.得到通过表头G的电流与被测未知电阻的关系如图乙所示，由此可知多用电表中电池的电动势E＝ V(计算结果保留三位有效数字).通过分析可知该小组使用多用电表的 (填“×1” “×10”或“×1k”)倍率的欧姆挡进行测量未知电阻.

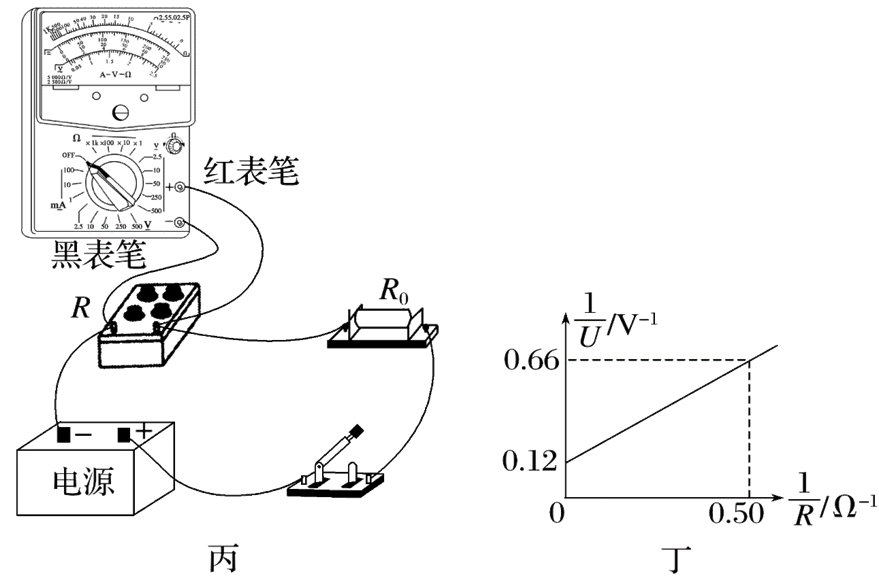

(3)实验小组用多用电表测量电源的电动势和内阻.器材有：待测电源(电动势约为8 V), 定值电阻R0＝8.0 Ω，多用电表一只，电阻箱一只，连接实物如图丙所示，测得并记录多组数据后，得到对应的1/U-1/R图，如图丁所示，则内阻r＝ Ω(结果保留三位有效数字).

小亮同学设计了如图甲所示的电路来测量某种电阻丝的电阻率.


(1)闭合开关S1、S2，调节电阻箱，当电压表读数为2.00 V时，电流表示数如图乙所示，I＝ A，电阻丝电阻的测量值为 Ω(保留三位有效数字)，此测量值 真实值(选填“大于”“等于”或“小于”).

(2)断开S2，通过改变接线夹接触电阻丝的位置来调节接入电路中电阻丝的长度，并通过改变电阻箱的阻值，使电流表示数保持不变.记录接入电
路中电阻丝的长度L和对应电阻箱的阻值R，作出“R－L”图线，如图丙所示.电阻丝的电阻率记为ρ、直径记为d，图线斜率的绝对值为k，则电阻率的表达式ρ＝



(3)小亮同学测出金属丝的直径d＝0.35 mm，由此可求得金属丝的电阻率为 Ω·m(计算结果保留两位有效数字).

为了测量一电阻的阻值 $R_x$ ，现有以下器材：蓄电池 $E$ ，电流表 A ，电压表 V ，滑动变阻器 $R$ ，电阻箱 $R_P$ ，开关 $S _1 、 S_2$ ，导线若干．某活动小组设计了如图甲所示的电路。实验的主要步骤如下：
A．闭合 $S _1$ ，断开 $S _2$ ，调节 $R$ 和 $R_P$ ，使电流表和电压表示数合适，记下两表示数分别为 $I_1 、 U_1$ ；
B．闭合 $S _2$ ，保持 $R_P$ 阻值不变，记下电流表和电压表示数分别为 $I_2 、 U_2$ ．


(1)按电路图在实物图乙上连线.
(2)写出被测电阻的表达式Rx＝ (用两电表的读数表示).
(3)由于电流表、电压表都不是理想电表，则被测电阻的测量值 _(选填“大于”“小于”或“等于”)真实值.

某小组用惠斯通电桥测量电阻Rx的阻值：
方案一：如图(a)所示，先闭合开关S，然后调整电阻箱R2的阻值，使开关S0闭合时，电流表G的示数为零.已知定值电阻R1、R3的阻值，即可求得电阻Rx的阻值.
(1)实验中对电流表G的选择，下列说法正确的是
A.电流表的零刻度在表盘左侧
B.电流表的零刻度在表盘中央
C.电流表的灵敏度高，无需准确读出电流的大小
D.电流表的灵敏度高，且能准确读出电流的大小

(2) （2）若实验中未接入电流表G，而其他电路均已连接完好，调节电阻箱 $R_2$ ，当 $\frac{R_2}{R_x}>\frac{R_1}{R_3}$ ，则 $B 、 D$ 两点的电势的关系满足 $\varphi_B$ $\qquad$ $ $ （选填＂＞＂＂＜＂或 $"=") \varphi_D$.


方案二：在方案一的基础上，用一段粗细均匀的电阻丝替代R1、R3，将电阻箱R2换成定值电阻R，如图(b)所示.
(3)闭合开关S，调整触头D的位置，使按下触头D时，电流表G的示数为零.已知定值电阻R的阻值，
用刻度尺测量出l1、l2，则电阻Rx＝ .(用已知量和测得量表示)

(4)为消除因电阻丝的粗细不均匀而带来的误差，将图(b)中的定值电阻R换成电阻箱，并且按照(3)中操作时，电阻箱的读数记为R4；然后将电阻

箱与Rx交换位置，保持触头D的位置不变，调节电阻箱，重新使电流表G的示数为零，此时电阻箱的读数记为R5，则电阻Rx＝ .(用电阻箱的读数表示)
