解答题 （共 2 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
某实验小组利用电流表和电压表测定一节干电池的电动势和内阻，实验器材如下：
干电池一节(电动势约为1.5 V，内阻约为0.5 Ω)；
电压表V(量程为0～3 V，内阻约为3 kΩ)；
电流表A(量程为0～0.6 A，内阻约为0.2 Ω)；
滑动变阻器(最大阻值为20 Ω)；
开关、导线若干.
(1)实验电路图选择 (选填“甲”或“乙”).

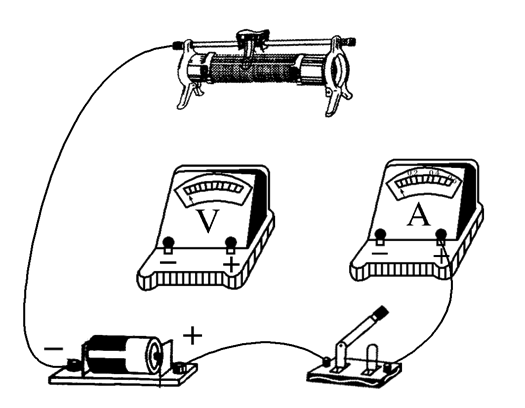

(2)用笔画线代替导线，将图中的器材连成实验电路.
(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差.在下图中，实线是根据实验数据描点作图得到的U－I图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的U－I图像.本次实验分析误差的U－I图像是
(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是
A.换用内阻更小的电流表
B.换用内阻更大的电流表
C.换用内阻更小的电压表
D.换用内阻更大的电压表
利用如图(a)所示电路，可以测量电源的电动势和内阻，所用的实验器材有：
待测电源，电阻箱R(最大阻值999.9 Ω)，电阻R0(阻值为3.0 Ω)，电阻R1(阻值为3.0 Ω)，电流表 (量程为200 mA，内阻为RA＝6.0 Ω)，开关S.
实验步骤如下：
①将电阻箱阻值调到最大，闭合开关S；
②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R；
③以 $\frac{1}{I}$ 为纵坐标，$R$ 为横坐标，作 $\frac{1}{I}-R$ 图线（用直线拟合）；
④求出直线的斜率 $k$ 和在纵轴上的截距 $b$ ．
回答下列问题：
（1）分别用 $E$ 和 $r$ 表示电源的电动势和内阻，则 $\frac{1}{I}$ 与 $R$ 的关系式为

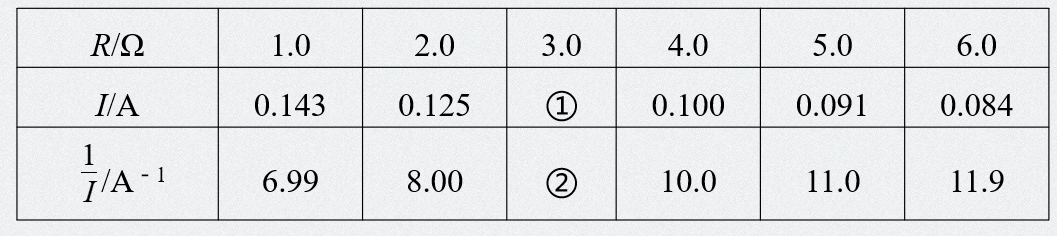

(2)实验得到的部分数据如下表所示，其中电阻R＝3.0 Ω时，电流表的示数如图(b)所示，读出数据，完成下表.答：① ，②

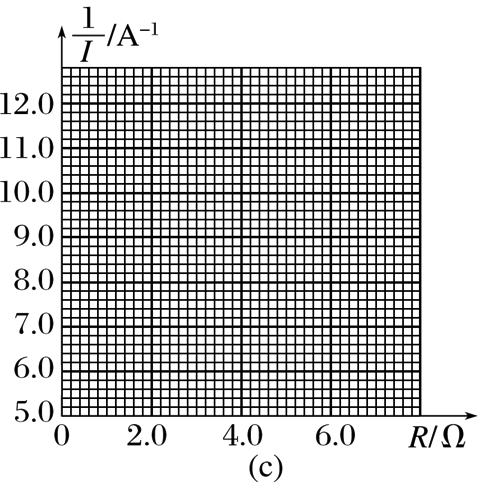

(3)在图(c)的坐标纸上描点并作图，根据图线求得斜率k＝ A－1·Ω－1，截距b= A－1.
(4)根据图线求得电源电动势E＝ V，内阻r＝ Ω.
