解答题 （共 9 题 ），解答过程应写出必要的文字说明、证明过程或演算步骤
如图甲所示，某实验小组利用验证牛顿第二定律的实验装置测定物块与木板之间的动摩擦因数，实验装置固定连接完毕后，调节木板及物块右侧两段细绳水平，初步试用各个器件工作正常.实验开始时在砂桶中放入适量的细砂，系统开始工作，物块做加速运动，打出的纸带如图乙所示，已知所用交流电源的频率为50 Hz，重力加速度大小为g.
(1)除图中所给的实验器材外，以下器材还必需选用的有
A.天平
B.刻度尺
C.秒表
D.干电池
(2)已读出弹簧测力计的示数为F，为进一步测量动摩擦因数，下列物理量中还需测量的有
A.木板的长度L
B.物块的质量m
C.砂和砂桶的质量M
D.物块的运动时间t

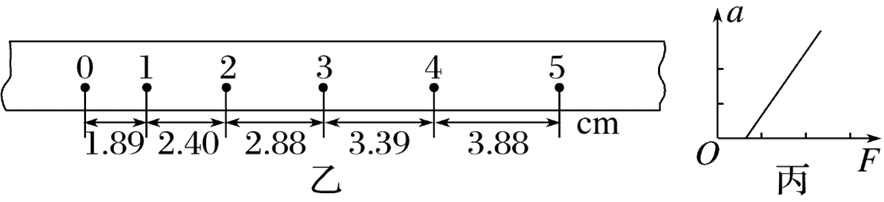

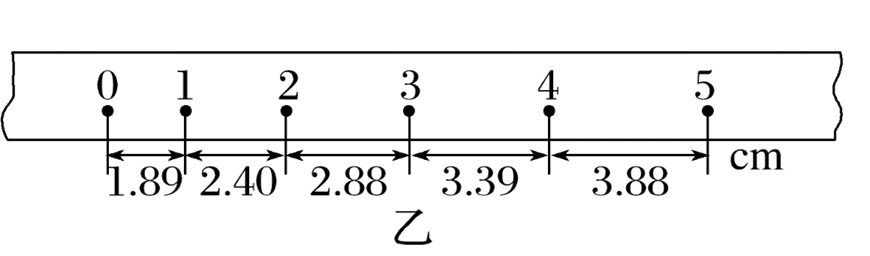

(3)图乙中给出了实验中获取的纸带的一部分数据，0、1、2、3、4、5是计数点，每相邻两计数点间还有4个点(图中未标出)，计数点间的距离如图乙所示.则打下计数点2时物块对应的速度大小v＝ m/s；本次实验物块对应的加速度大小a＝ m/s2；(结果均保留三位有效数字)
(4)改变砂桶内细砂的质量，测量出对应的加速度a和弹簧测力计的示数F.若用图像法处理数据，得到了如图丙所示的一条倾斜的直线，如果该图 线的横轴截距等于b，斜率为k.则动摩擦因数μ＝ (用题目中给的b、k、g表示).
某实验小组利用图(a)所示装置探究加速度与物体所受合外力的关系.主要实验步骤如下：
(1)用游标卡尺测量垫块厚度h，示数如图(b)所示，h＝ cm；
(2)接通气泵，将滑块轻放在气垫导轨上，调节导轨至水平；
(3)在右支点下放一垫块，改变气垫导轨的倾斜角度；
(4)在气垫导轨合适位置释放滑块，记录垫块个数n和滑块对应的加速度a；
(5)在右支点下增加垫块个数(垫块完全相同)，重复步骤(4)，记录数据如下表：
根据表中数据在图(c)上描点，绘制图线.如果表中缺少的第4组数据是正确的，其应该是 m/s2(保留三位有效数字).
做“探究加速度与力、质量的关系”实验时，图甲是教材中的实验方案；图乙是拓展方案，其实验操作步骤如下：
(ⅰ)挂上托盘和砝码，改变木板的倾角，使质量为M的小车拖着纸带沿木板匀速下滑；
(ⅱ)取下托盘和砝码，测出其总质量为m，让小车沿木板下滑，测出加速度a；
(ⅲ)改变砝码质量和木板倾角，多次测量，通过作图可得到a－F的关系.

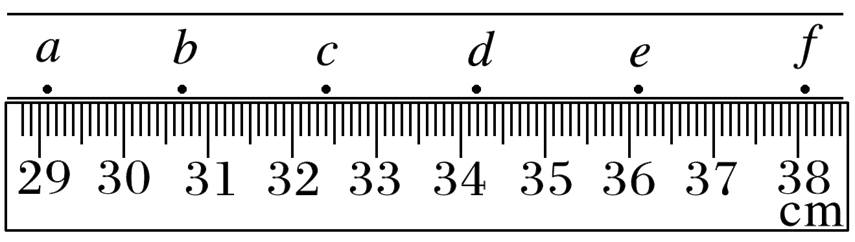

(1)实验获得如图所示的纸带，计数点a、b、c、d、e、f间均有四个点未画出，则在打d点时小车的速度大小vd＝ m/s(保留两位有效数字)；
(2)需要满足条件M≫m的方案是 (选填“甲”“乙”或“甲和乙”)；在作a－F图像时，把mg作为F值的是 (选填“甲”“乙”或“甲和乙”).
如图(a)，某同学设计了测量铁块与木板间动摩擦因数的实验.所用器材有：铁架台、长木板、铁块、米尺、电磁打点计时器、频率50 Hz的交流电源、纸带等.回答下列问题：
(1)铁块与木板间动摩擦因数μ＝ (用木板与水平面的夹角θ、重力加速度g和铁块下滑的加速度a表示).

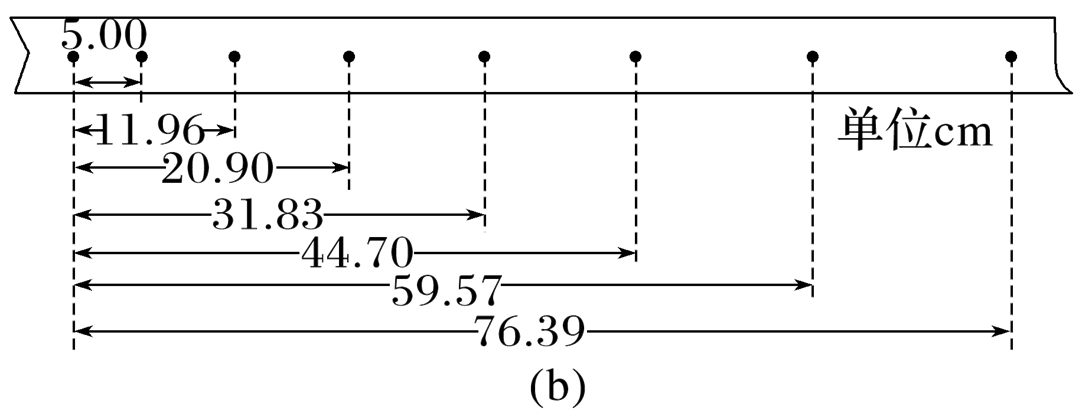

(2)某次实验时，调整木板与水平面的夹角使θ＝30°.接通电源，开启打点计时器，释放铁块，铁块从静止开始沿木板滑下.多次重复后选择点迹清晰的一条纸带，如图(b)所示.图中的点为计数点(每两个相邻的计数点间还有4个点未画出).重力加速度为9.80 m/s2.可以计算出铁块与木板间的动摩擦因数为 (结果保留2位小数).

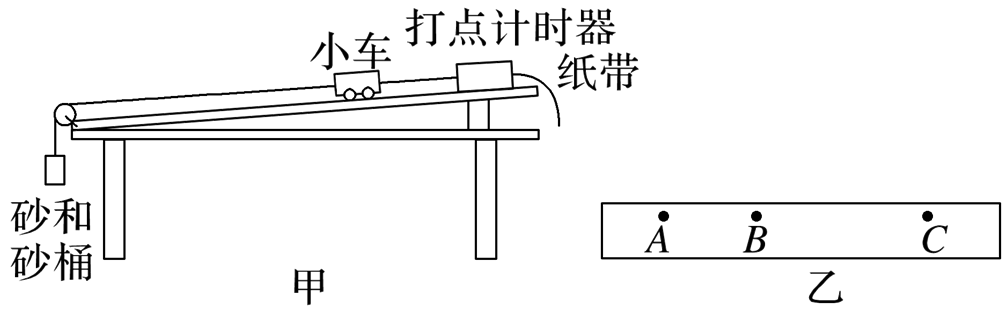

如图甲所示，在“探究加速度与物体受力关系”的实验中，垫高长木板的一端，调节斜面倾角大小，小车前端不挂砂桶，没有拉力作用时，小车匀速下滑.
(1)小车补偿阻力后，为使砂和砂桶的总重力约等于小车所受的合外力，应该满足的条件是
(2)保持小车质量一定，细线的一端系在小车上，另一端系一砂桶，细线跨过滑轮，小车在拉力作用下做匀加速运动，分别测得不同拉力时小车加速度a的数据如表所示.其中F＝0.15 N时得到如图乙所示的纸带，测量A、B、C三点的坐标分别为xA＝0、xB＝5.09 cm、xC＝10.78 cm；已知相邻计数点之间的时间间隔是0.1 s，则小车加速度大小为 m/s2(结果保留2位有效数字).

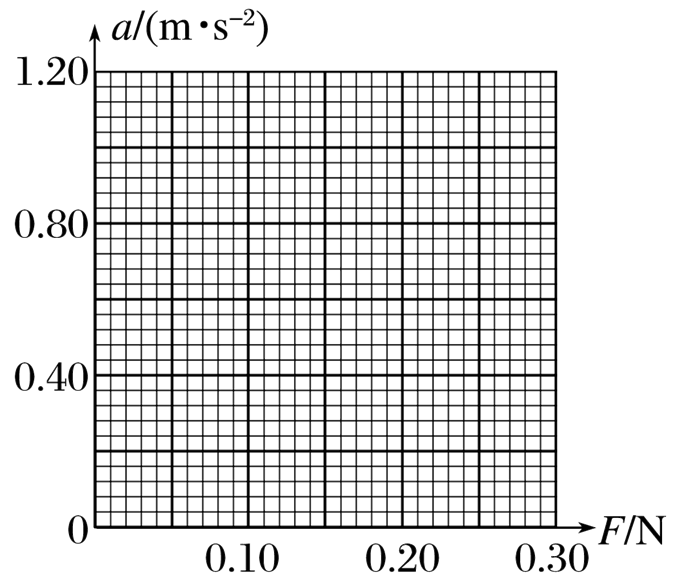

(3)请根据多次实验的数据描点，在图中规范作出a－F图像.
(4)通过观察和分析a－F图像，可以得出小车的质量为 kg(结果保留2位有效数字).

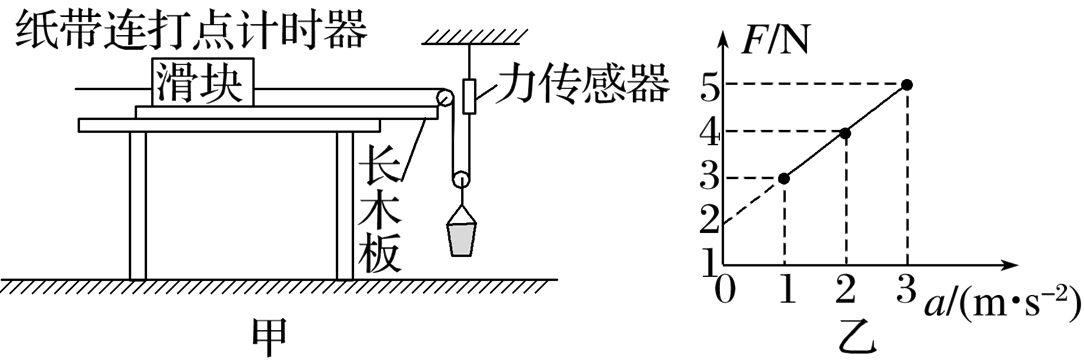

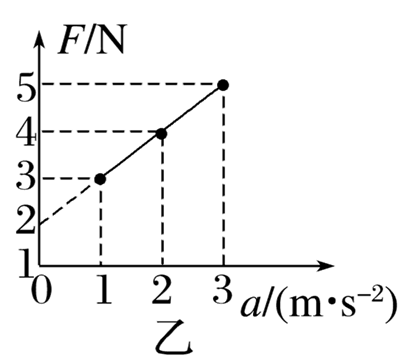

小明利用如图甲所示的实验装置探究加速度与力的关系，滑块放在长木板上，长木板置于水平桌面上，砂桶通过滑轮用细线拉滑块，在细线上接有一个微型力传感器，通过力传感器可以直接读出细线的拉力大小F.保持滑块质量不变，在砂桶中添加少量细砂来改变力传感器的示数F，利用打点计时器打出的纸带求出不同拉力F时对应的加速度a，从而得到如图乙所示的F－a图像.
(1)关于该实验，下列说法正确的是
A.需要略微垫起长木板左端来补偿阻力
B.砂桶和砂的总质量应远小于滑块的质量
C.需要让细线与长木板保持平行

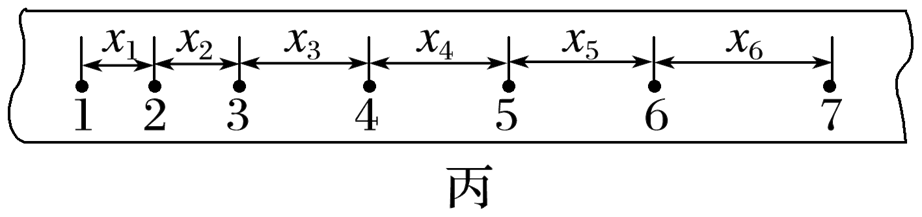

(2)实验中打出的一条纸带如图丙所示，打点计时器打点的周期T＝0.02 s，在纸带上依次标上1、2、3、4、5、6、7计数点，相邻两个计数点之间还有四个点没有画出来，测得x1＝7.35 cm、x2＝9.44 cm、x3＝11.56 cm、x4＝13.65 cm、x5＝15.86 cm、x6＝17.97 cm.利用以上数据可知，打该纸带时滑块的加速度大小a＝ m/s2(结果保留三位有效数字)；
(3)图乙中直线的延长线没有经过原点的原因是 (任写一条即可)，由图乙可知滑块的质量m＝ kg(结果保留两位有效数字).

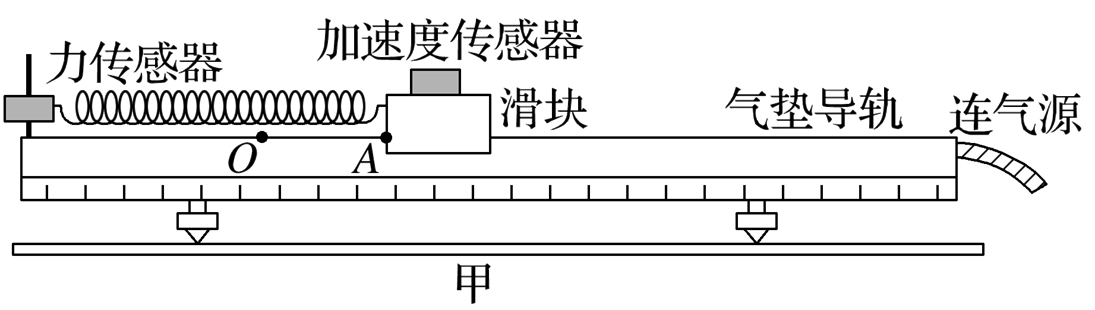

在天宫课堂中、我国航天员演示了利用牛顿第二定律测量物体质量的实验.受此启发.某同学利用气垫导轨、力传感器、无线加速度传感器、轻弹簧和待测物体等器材设计了测量物体质量的实验，如图甲所示.主要步骤如下：
①将力传感器固定在气垫导轨左端支架上，加速度传感器固定在滑块上；
②接通气源，放上滑块.调平气垫导轨；
③将弹簧左端连接力传感器，右端连接滑块.弹簧处于原长时滑块左端位于O点.A点到O点的距离为5.00 cm，拉动滑块使其左端处于A点，由静止释放并开始计时；
④计算机采集获取数据，得到滑块所受弹力F、加速度a随时间t变化的图像，部分图像如图乙所示.
回答以下问题(结果均保留两位有效数字)：
(1)弹簧的劲度系数为 N/m.

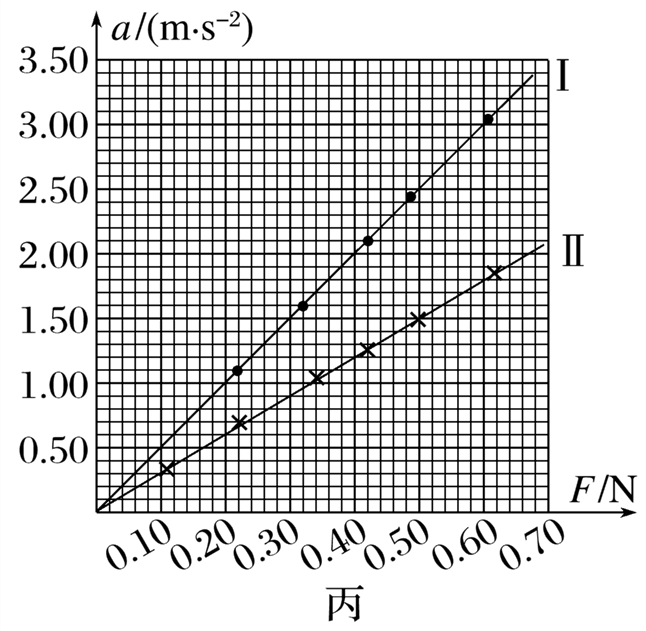

(2)该同学从图乙中提取某些时刻F与a的数据，画出a—F图像如图丙中Ⅰ所示，由此可得滑块与加速度传感器的总质量为 kg.
(3)该同学在滑块上增加待测物体，重复上述实验步骤，在图丙中画出新的a—F图像Ⅱ，则待测物体的质量为 kg.
某同学利用气垫导轨、光电门和力传感器等器材，做“探究加速度与物体所受合外力关系”的实验，装置如图甲所示.
(1)实验前先用螺旋测微器测出遮光条的宽度，示数如图乙所示，则遮光条的宽度d＝ mm；
(2)关于实验，下列说法正确的是
A.调整旋钮P、Q，使气垫导轨水平
B.调节定滑轮，使连接滑块的细线与气垫导轨平行
C.每次实验，保证钩码的质量远小于滑块的质量
D.每次实验，将钩码的重力作为滑块受到的合外力
(3)调节好装置，接通气源，从图甲所示位置由静止释放滑块，滑块通过光电门1、2时遮光条遮光时间分别为t1、t2，测出两光电门间距离为x，
则滑块运动的加速度大小a＝ (用所测物理量的符号表示)；

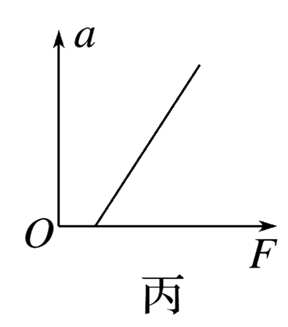

(4)改变悬挂钩码的质量，进行多次实验，测出多组滑块运动的加速度a及力传感器的示数F，若作出的图像如图丙所示，则图像不过原点的原因可能是
湖南省长郡中学模拟)在某次探究加速度与力、质量的关系的实验中，甲、乙、丙、丁四位同学分别设计了如图所示的实验装置，小车总质量用M表示，重物质量用m表示.
(1)为便于测量合力的大小，并得到小车总质量一定时，小车的加速度与所受合力成正比的结论，下列说法正确的是 ；(填选项前的字母)
A.四组实验中只有甲需要补偿阻力
B.四组实验都需要补偿阻力
C.四组实验中只有甲需要满足所挂重物质量m远小于小车的总质量M的条件
D.四组实验都需要满足所挂重物质量m远小于小车的总质量M的条件
（2）按甲同学设计装置完成实验，并根据实验得到的数据，画出小车的 $a-\frac{1}{M}$ 图像如图所示，从图像中可以得出，当小车的质量为 0.5 kg 时，它的加速度大小为 $\qquad$ $m / s ^2$ ；
(3)若乙、丙、丁三位同学发现某次测量中力传感器和弹簧测力计读数相同，通过计算得到小车加速度均为a，则乙、丙、丁实验时所用小车总质量之比为
